안정적이고 신속하며 안전한 배전은 경제 성장과 사회 발전을 위한 전제 조건입니다. 도시 인프라, 산업 시설, 재생 에너지 프로젝트 및 비상 전력 배치 전반에 걸쳐 엔지니어와 프로젝트 개발자는 토목 건설 일정을 단축하고 전체 프로젝트 위험을 낮추며 최고 수준의 운영 안전을 유지하는 배전 솔루션을 점점 더 요구하고 있습니다.
소형 변전소 또는 조립식 변전소라고도 알려진 박스형 변압기 변전소는 단일 내후성 인클로저 내에 중전압(MV) 스위치기어, 배전 변압기 및 저전압(LV) 배전 장비를 통합하는 공장에서 조립되고 사전 테스트된 장치를 통해 이러한 요구에 응답합니다. 기존 변전소 건물이 필요하지 않은 박스형 변전소는 준비된 슬래브에 설치하고 전원을 공급한 후 기존 접근 방식에 필요한 시간보다 훨씬 짧은 시간 내에 서비스를 개시할 수 있습니다.
루가오전력(주)는 유럽형(IEC 표준) 및 미국형(ANSI/IEEE 표준) 제품을 모두 제공하는 박스형 변전소 분야의 선도적인 중국 기반 전문업체입니다. 회사의 공장 직접 모델, 다중 표준 준수 및 강력한 맞춤형 엔지니어링 역량을 통해 전 세계 EPC 계약자, 유틸리티, 산업 개발자 및 재생 에너지 프로젝트 소유자를 위한 신뢰할 수 있는 OEM 및 도매 파트너가 되었습니다.
이 백서는 제품 분류, 엔지니어링 원리, 성능 벤치마크, 애플리케이션 지침, 표준 준수 및 조달 결정 방법론 등 박스형 변전소에 대한 포괄적인 기술 및 상업적 분석을 제공합니다. 이는 전기 엔지니어, 프로젝트 관리자, 조달 전문가 및 기술 의사 결정자를 위한 참조 문서로 작성되었습니다.
세계 전력 소비는 산업 확장, 도시 인구 증가, 전기 자동차 도입, 분산 재생 에너지원 통합에 힘입어 2035년까지 매년 2.4~3.1%씩 증가할 것으로 예상됩니다. 영구 토목 구조물, 허가 일정 연장, 대규모 설치 인력이 필요한 기존 변전소 건설 방법은 현대 프로젝트 납품에서 요구하는 속도 및 유연성과 점점 더 양립할 수 없습니다.
한편, 유틸리티 및 규제 기관의 안전성과 신뢰성에 대한 기대치는 계속 높아지고 있습니다. 부적절한 환경 보호로 인한 장비 고장, 노출된 충전 부품으로 인한 아크 플래시 사고, 레거시 장비로 인한 오일 오염 등의 사건은 모두 더욱 통합되고 공장 테스트를 거친 밀폐형 배전 아키텍처로의 전환을 주도하고 있습니다.
글로벌 소형/박스형 변전소 시장은 2023년 약 135억 달러 규모로 평가되었으며 2030년까지 연평균 성장률(CAGR) 7.2~8.5%로 성장할 것으로 예상됩니다. 주요 성장 벡터는 다음과 같습니다.
| 지역 | 2023년 가치 | 2030년 예측 | CAGR | 주요 드라이버 |
|---|---|---|---|---|
| 아시아 태평양 | 54억 달러 | 98억 달러 | 8.9% | 산업화, RE |
| 유럽 | 31억 달러 | 51억 달러 | 7.4% | 그리드 현대화 |
| 북아메리카 | 26억 달러 | 42억 달러 | 7.1% | 노후 인프라 교체 |
| 중동 및 라틴 아메리카 | 24억 달러 | 45억 달러 | 9.4% | 전기화 프로그램 |
표 1 — 지역별 글로벌 박스형 변전소 시장(2023~2030년)
A 박스형 변전소(소형 변전소, 조립식 변전소 또는 패키지 변전소라고도 함)은 단일 내후성 인클로저 내에 세 가지 기능 구성 요소를 통합하는 완전히 공장에서 조립되고 사전 테스트된 배전 장치입니다.
공장 조립에서는 배송 전에 내부 케이블링, 부스바 연결, 보호 계전기 설정 및 구성 요소 간 인터페이스가 완료, 테스트 및 검증되었는지 확인합니다. 현장 작업은 토목 기초 준비, MV/LV 케이블 종단, 접지 및 전원 공급으로 축소됩니다.
박스형 변전소는 다양한 엔지니어링 전통과 지역 표준 선호도를 반영하여 크게 두 가지 설계 제품군으로 분류됩니다.
| 차원 | 유럽식 | 아메리칸 타입 |
|---|---|---|
| 기준 | IEC 62271, IEC 60076-11 | ANSI/IEEE C57, C37 시리즈 |
| MV 스위칭 | 진공 CB 또는 SF₆ 개폐 장치 | 퓨즈 + 부하 차단 스위치(LBS) |
| 변신 로봇 | 건식(선호) 또는 유침식 | 침지형(표준) |
| 대상 지역 | 유럽, 중국, 중동, 아시아 태평양, 아프리카 | 북미, 라틴 아메리카, 아시아 및 아프리카 일부 지역 |
표 2 — 유럽 및 미국 유형: 최상위 분류
유럽형 박스형 변전소는 용융 아연 도금 또는 스테인리스 스틸 인클로저 내에서 모듈식 3격실 레이아웃을 채택합니다. MV 스위치기어, 변압기, LV 배전 등 세 개의 구획은 내부 칸막이벽으로 물리적으로 분리되어 있어 아크 결함을 방지하고 인접한 섹션의 전원을 차단하지 않고도 유지 관리를 위한 독립적인 접근이 가능합니다.

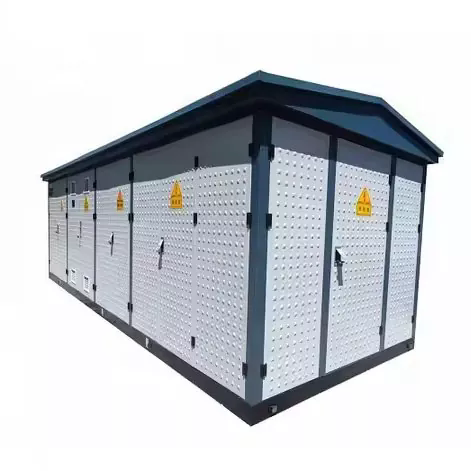

그림 1 — 유럽형 박스형 변전소
MV 구획은 공급 토폴로지(방사형 또는 링 피더)에 따라 링 메인 유닛(RMU) 또는 개별 MV 패널을 수용합니다. 두 가지 기본 스위치기어 기술이 사용됩니다.
| 기술 | 설명 |
|---|---|
| 진공 차단기(VCB) | 진공 차단기 병의 오류 및 부하 전류를 차단합니다. 높은 내구성(10,000회 이상의 작동 주기), 빠른 오류 제거(<50ms) 및 SF₆ 없음을 제공하므로 환경 규제에 따라 선호도가 높아지고 있습니다. |
| SF₆ 가스절연개폐장치(GIS) | 아크 소호 및 절연을 위해 육불화황 가스를 사용합니다. 매우 컴팩트하고 신뢰성이 높습니다. 참고: SF₆는 강력한 온실가스(GWP ~23,500)이며 그 사용은 EU 및 기타 지역의 엄격한 환경 규제 대상입니다. |
| 링 메인 유닛(RMU) | 부하 차단 스위치와 보호 퓨즈를 금속으로 둘러싸인 소형 장치에 결합한 공장에서 밀봉된 가스 절연(SF₆ 또는 진공) 스위칭 장치입니다. 링 피더 분배 네트워크에 이상적입니다. |
MV 스위치기어는 과전류(ANSI 51), 지락(ANSI 51N/67N) 및 지정된 경우 차동 보호 등 필요한 모든 보호 기능을 제공합니다. IEC 62271-200 규정 준수는 개인 보호를 위한 아크 결함 분류(IAC - 내부 아크 분류)를 보장합니다.
유럽형 변전소의 변압기 베이는 주물 수지 건식 변압기(SCB 시리즈)를 가장 일반적으로 수용하지만 유침 장치도 사용됩니다. 유럽형 변전소에서 건식 유형을 선호하는 것은 도시, 상업 및 실내 근접 설치에 중요한 화재 안전 이점과 일치합니다. 주요 특징:
LV 구획에는 나가는 피더의 MCCB(몰드 케이스 회로 차단기) 또는 개방형 공기 회로 차단기(ACB)가 있는 주 LV 배전반, 에너지 계량, 역률 보정 커패시터(옵션), 원격 모니터링 및 SCADA 통합을 위한 인터페이스가 들어 있습니다. 부스바 시스템은 IEC 61439에 따라 적절한 단락 내량 등급을 갖춘 정격 전류에 맞게 크기가 조정됩니다.
| 매개변수 | 사양 범위 |
|---|---|
| 정격 용량 | 100kVA – 2,500kVA(표준); 최대 6,300kVA 특별 |
| MV 전압 등급 | 6kV, 10kV, 20kV, 35kV |
| LV 출력 전압 | 0.4kV(3P+N), 맞춤형 가능 |
| MV 스위칭 장치 | 진공 CB / SF₆ RMU / 부하 차단 스위치 |
| 변압기 유형 | 건식 주조 수지(선호) 또는 오일 침지형 |
| 단락 정격 | 16kA/20kA/25kA(1초) — IEC 62271에 따름 |
| 보호 등급 | IP33D 표준; 강화된 인클로저를 갖춘 IP44 / IP54 |
| 주변 온도 | –25°C ~ +40°C 표준; –40°C 북극 버전 사용 가능 |
| 고도 | 최대 1,000m 표준; 최대 4,000m까지 정격이 감소된 버전 |
| 적용 가능한 표준 | IEC 62271-202, IEC 60076-11, IEC 61439-1, GB/T 17467 |
| 스마트 그리드 통합 | IEC 61850 통신 인터페이스 사용 가능; SCADA 지원 |
표 3 — 유럽형 박스 변전소: 기술 사양
미국형(패드 장착형 또는 루프 피드 변압기 변전소라고도 함)은 삼각형 또는 선형 내부 레이아웃으로 구별되며, MV 스위칭 구획과 LV 측정/분배 섹션은 각각 전면과 측면에서 접근 가능하고 오일 침지형 변압기는 중앙 베이를 차지합니다. 외부 인클로저는 일반적으로 콘크리트 패드의 지면 설치용으로 설계된 조작 방지, 자물쇠 잠금 가능 도어가 있는 두꺼운 도장 강철 캐비닛입니다.
그림 2 - 미국식 박스 변전소
미국형은 유럽형에 비해 더 간단하고 경제적인 MV 스위칭 구성을 사용합니다. 표준 배열은 다음으로 구성됩니다.
이 구성은 단순성, 비용 효율성 및 안정성의 강력한 조합을 제공합니다. 복잡한 보호 전자 장치가 없기 때문에 유지 관리 부담과 전문 기술 요구 사항이 줄어들어 기술 인력 인프라가 제한된 지역의 응용 분야에 매우 적합합니다.
미국형 변전소의 변압기는 항상 오일에 잠겨 밀봉된(보존 장치가 없는) 장치입니다. 완전히 밀봉된 설계는 오일에 습기가 유입되는 것을 방지하여 절연 성능 저하의 주요 원인을 제거합니다. 주요 특징:
미국식 변전소의 LV 섹션은 비교적 간단하며 일반적으로 주 차단기 또는 퓨즈 분리, 에너지 미터 소켓 및 나가는 LV 공급 장치에 대한 연결로 구성됩니다. 보다 정교한 LV 분배(다중 송출 피더, 역률 보정, 원격 모니터링)를 통합할 수 있지만 표준 구성에서는 덜 일반적입니다.
| 매개변수 | 사양 범위 |
|---|---|
| 정격 용량 | 75kVA – 2,500kVA(표준); 특수 설계의 3,750kVA+ |
| MV 전압 등급 | 5kV, 15kV, 25kV, 35kV(ANSI 클래스) |
| LV 출력 전압 | 120/240 V(단상), 208Y/120 V, 480Y/277 V 또는 맞춤형 |
| MV 스위칭 장치 | Bay-O-Net / 전류 제한 퓨즈 + 부하 차단 스위치 |
| 변압기 유형 | 오일 침지형, 밀봉형(ONAN) |
| 울로 둘러싼 땅 | 두꺼운 강철, 분체 코팅/폴리우레탄 페인트; 변조 방지 |
| 보호 등급 | NEMA 3R 표준(비 및 진눈깨비 방지); NEMA 4X 옵션 |
| 데드프론트 디자인 | 예 — 터치 세이프 MV 케이블 종단을 위한 엘보우 커넥터 |
| 적용 가능한 표준 | ANSI/IEEE C57.12.26, C57.12.28, NEMA TR1, GB/T 17467 |
| 루프 피드 | 표준 - 2개의 수신 MV 케이블 위치(루프 피드 가능) |
표 4 — 미국형 박스 변전소: 기술 사양
두 제품 유형 모두 소형의 조립식 전력 분배라는 기본 목표를 충족하지만 설계 철학, 보호 기능, 수명주기 비용 프로필 및 최적의 애플리케이션 환경은 크게 다릅니다. 아래 표는 기술 선택 결정을 지원하기 위한 구조화된 비교를 제공합니다.
| 표준 | 유럽식 | 아메리칸 타입 |
|---|---|---|
| MV 보호 | 릴레이를 통한 완전한 CB 보호; 높은 과실 차별 | 퓨즈 기반; 더 간단하고 제한된 결함 영역 선택성 |
| 변신 로봇 | 건식 선호 - 화재에 안전하고 유지보수가 적음 | 침지식 — 견고하고 비용 효율적이며 검증된 제품 |
| 자본 비용 | 더 높음(미국식 대비 15~30% 프리미엄) | 낮음 — 예산이 제한된 프로젝트에 경제적 |
| 스마트 그리드 준비 | 우수 - IEC 61850, SCADA, 원격 제어 | 기본 - 제한된 기본 지능; 업그레이드 가능 |
| 화재 안전 | 우수(건식변압기, F1 화재등급) | 양호 – 밀봉된 오일 설계; 화재 예방조치 필요 |
| 유지 | 매우 낮음 — 건식은 오일 정비가 필요하지 않습니다. | 보통 - 주기적인 오일 상태 모니터링 |
| 설치 | 약간 더 복잡합니다. 전문 시운전 | 간단하고 빠르며 분산 배포에 이상적 |
| 과부하 허용오차 | 양호(강제 공랭 옵션 포함) | 우수 - 큰 오일 축열량 |
| 1차 표준 | IEC 62271-202 / GB/T 17467 | ANSI/IEEE C57.12.26 / C57.12.28 |
표 5 — 유럽형과 미국형 박스 변전소: 종합 비교
두 유형 모두 보편적으로 우수하지 않습니다. 유럽형은 프리미엄 비용으로 더 뛰어난 보호 인텔리전스, 화재 안전 및 스마트 그리드 확장성을 제공하여 도시, 상업 및 규제 환경에 최적입니다. 미국식 유형은 산업 단지, 교외 그리드 및 예산에 민감한 프로젝트에 탁월한 비용 효율성과 배포 단순성을 제공합니다.
인클로저는 내부 전기 장비의 첫 번째 방어선이며 장기적인 신뢰성의 중요한 요소입니다. Lugao 전력 상자 변전소는 제품 유형 및 환경 사양에 따라 다음 구성 계층을 사용합니다.
| 재료 유형 | 설명 |
|---|---|
| 용융 아연도금(HDG) 강철 | 모든 표준 장치에 대한 기본 구성. 아연 코팅은 우수한 내식성을 제공합니다. 일반 산업 및 도시 환경에 적합합니다. 최소 아연층: ISO 1461에 따라 85μm. |
| 304 / 316L 스테인레스 스틸 | 해안, 해양, 화학 또는 습도가 높은 응용 분야에 맞게 지정되었습니다. 316L 등급은 우수한 내염화물성을 제공합니다. 해상 풍력 프로젝트 변전소의 표준입니다. |
| 알루미늄 합금 인클로저 | 중량 제한이 있거나 운송 물류 제약이 있는 현장을 위한 경량 옵션입니다. 양극 산화 처리된 표면 마감은 도장 없이도 내식성을 제공합니다. |
| GRP / FRP 복합재 | 비자성, 비전도성 인클로저가 필요한 응용 분야(예: MRI 장비, 민감한 전자 환경)를 위한 유리 강화 폴리머 옵션입니다. |
고체 입자와 물에 대한 인클로저 보호는 IP 코드(IEC 60529)로 정의됩니다. Lugao의 표준 및 강화된 보호 수준은 다음과 같습니다.
| IP 클래스 | 보호 수준 | 일반적인 응용 |
|---|---|---|
| IP33D | 먼지/비(15° 스프레이) 보호 | 표준 실외 설치, 일반 기후 |
| IP44 | 모든 방향에서 물 튀김 방지 | 해안 지역, 열대성 다우 지역 |
| IP54 | 방진 + 방적 | 먼지가 많은 산업 환경, 사막 기후 |
| 네마 3R | 비 및 진눈깨비(ANSI/NEMA 표준) | 북미용 미국형 / ANSI 프로젝트 |
표 6 — Lugao Power가 제공하는 인클로저 IP/NEMA 보호 등급
단열재의 조기 노화를 방지하고 정격 온도 제한 내에서 작동하려면 인클로저 내의 효과적인 열 관리가 필수적입니다. Lugao 변전소는 다음을 고용합니다.
해당 국제 및 국내 표준을 준수하는 것은 선택 사항이 아닙니다. 이는 프로젝트 승인, 유틸리티 상호 연결 계약, 보험 적용 범위 및 장기적인 법적 책임 보호의 기초입니다. Lugao Power 제품은 유럽 및 미국 유형 제품 모두에 적용 가능한 표준의 전체 매트릭스에 따라 설계, 제조 및 테스트되었습니다.
| 기준 | 몸 | 범위 |
|---|---|---|
| IEC 62271-202 | IEC | 고전압/저전압 조립식 변전소 — 유럽 유형의 기본 설계 표준입니다. |
| IEC 60076-11 | IEC | 건식 전력 변압기 - 화재 성능, 기후/환경 등급, 절연. |
| IEC 62271-1 / -100 / -200 | IEC | AC 배전반의 공통 사양; AC 회로 차단기; AC 금속 폐쇄 개폐 장치. |
| IEC 61439-1 / -2 | IEC | 저전압 개폐 장치 및 제어 장치 어셈블리 - LV 배전반 설계 및 테스트. |
| ANSI/IEEE C57.12.26 | IEEE | 패드 장착형 유침식 단상 배전 변압기에 대한 요구 사항 - 미국식. |
| ANSI/IEEE C57.12.28 | IEEE | 패드 장착 장비 인클로저 무결성 - ANSI 기계적 성능 및 보안. |
| GB/T 17467 | 낭 | 고전압/저전압 조립식 변전소에 대한 중국 국가 표준(IEC 62271-202와 동일). |
| CE(LVD + EMC) | EU | EU/EEA 시장에 출시되는 제품의 경우 필수입니다. 저전압 지침 및 EMC 지침에 대한 적합성을 입증합니다. |
| CCC(3C) | CNCA | 중국 강제 인증 - 중국 국내 시장에서 판매되는 규제 전기 제품에 필요합니다. |
표 7 — 표준 준수 매트릭스: Lugao 전력 박스 변전소
국제 프로젝트를 조달할 때는 항상 RFQ 문서에 해당 표준을 명시하고 공인된 제3자 연구소(예: KEMA, TÜV, SGS, CESI)에서 검증 가능한 유형 테스트 인증서를 요구합니다. Lugao Power는 모든 표준 제품 라인에 대한 최신 유형 테스트 보고서 및 인증 문서를 유지하고 표준 납품 문서 패키지의 일부로 사본을 제공합니다.
박스형 변전소는 매우 다양한 응용 분야에 배포됩니다. 다음 섹션에서는 제품 유형 선택, 주요 엔지니어링 요구 사항 및 각각에 대한 Lugao의 관련 기능에 대한 구체적인 지침과 함께 기본 응용 분야를 소개합니다.
도시 유틸리티 및 도시 배전 회사는 공간이 부족하고 미적, 소음 및 안전 요구 사항이 엄격한 도시 환경 내에서 최종 10~35kV에서 0.4kV로 변환하기 위해 박스 변전소를 사용합니다. 일반적인 배포 시나리오에는 지하 챔버, 지상 키오스크 위치, 다층 주차장 또는 건물 지하가 포함됩니다.
산업 단지와 대규모 제조 캠퍼스에는 모터 드라이브, 공정 가열, 압축 공기, HVAC 등 다양한 부하를 처리할 수 있는 안정적이고 신속하게 배포 가능한 배전 인프라가 필요하며 부하율이 높고 전력 품질 요구 사항이 까다롭습니다.
유틸리티 규모의 태양광 PV 및 풍력 에너지 프로젝트에는 많은 수의 승압 변전소(일반적으로 10/35kV 컬렉터 네트워크에 대한 0.69kV 인버터 출력)가 필요합니다. 이러한 프로젝트의 경제성과 일정은 장비 비용과 설치 일정에 매우 민감합니다. 두 영역 모두 박스형 변전소가 기존 변전소 건설에 비해 결정적인 이점을 제공하는 영역입니다.
공항, 항구, 지하철/철도 시스템, 경기장, 데이터 센터, 수처리 공장 등 주요 인프라 개발에는 잘 정의된 가용성 및 유지 관리 요구 사항을 갖춘 안정적인 기본 배전이 필요합니다. 박스 변전소는 사이트 배전망 내에서 기본 배전 지점 및 보조 변전소 역할을 합니다.
건설 프로젝트, 재해 복구 작업, 대규모 이벤트 및 군사 배치에는 모두 휴대 가능하고 신속하게 배치 가능한 배전 인프라가 필요합니다. 스키드 장착형 또는 트레일러 장착형 박스 변전소는 최소한의 현장 준비로 완전한 배전 기능을 제공합니다.
| 단계 | 활동 | 주요 질문 및 고려 사항 |
|---|---|---|
| 1 | 부하 및 용량 정의 | 15~20년간 총 부하(kVA), 수요율, 부하 증가 예측은 무엇입니까? 최대 예상 수요 시 70~80% 부하를 위한 크기입니다. |
| 2 | 전압 레벨 결정 | 사용 가능한 MV 공급 전압은 무엇입니까? 필요한 LV 분배 전압은 무엇입니까? 부하 안정성을 위해 전압 조정(OLTC)이 필요합니까? |
| 3 | 현장 및 환경 평가 | 실내 또는 실외? 주변 온도 범위, 고도, 습도, 오염 수준(염분, 먼지, 화학물질)? 공간 제약? |
| 4 | 제품 유형 선택 | 화재안전우선 → 유럽형(건식). 예산 제약/단순 보호 → 미국식. 스마트그리드/자동화 → 유럽. |
| 5 | 표준 지정 | 프로젝트 관할권에 대한 필수 표준을 식별합니다. RFQ에 필수 인증마크(IEC, ANSI, CE, CCC 등)를 명시합니다. |
| 6 | TCO 평가 | 총 소유 비용을 비교하십시오: 자본 비용 + 자본화된 무부하 손실 + 자본화된 부하 손실 + 서비스 수명 동안 유지 관리 비용. |
표 8 — 6단계 박스형 변전소 선택 프레임워크
| 다음과 같은 경우 유럽 유형을 선택하세요. | 다음과 같은 경우 미국식 유형을 선택하세요. |
|---|---|
| – 설치 장소는 실내, 도시 또는 사람이 거주하는 건물 근처입니다. –화재 안전 규정은 기름으로 채워진 장비를 금지합니다. – 스마트그리드/SCADA 통합이 필요합니다. – 높은 보호 차별이 지정됩니다. – 최소한의 유지 관리가 우선입니다. –현장은 습도가 높거나 부식성 대기에 노출되어 있습니다. –IEC 프로젝트 관할권(유럽, 중국, 중동, 아프리카) |
– 프로젝트 예산이 제한되어 있습니다. –신속한 배포가 중요 – 적용 분야는 산업, 교외 또는 시골 야외입니다. –과부하 내성이 중요하다 –일반 무역 기술자에 의한 간단한 조작 – Loop-feed MV 네트워크 토폴로지가 사용됩니다. –ANSI/IEEE 프로젝트 관할권(미주, 아시아 일부 지역) |
표 9 - 빠른 선택 가이드: 유럽형과 미국형 유형
Lugao Power 또는 박스형 변전소 공급업체에 견적 요청(RFQ)을 발행할 때 다음 기술 데이터를 제공하거나 요청해야 합니다.
루가오전력(주)는 중국에 본사를 둔 전력 변압기 및 박스형 변압기 변전소 전문 제조업체로 국내 및 국제 시장을 위한 배전 장비의 설계, 엔지니어링 및 공급에만 전념하고 있습니다. 회사의 단일 제품 초점은 일반 전기 장비 공급업체가 복제할 수 없는 깊이 있는 기술적 역량과 제조 품질 일관성을 가능하게 합니다.
Lugao는 국제 전기 브랜드의 OEM 파트너이자 전 세계적으로 EPC 계약자, 유틸리티 및 산업 개발자에게 직접 도매 공급업체로 운영되고 있습니다. 공장 직접 공급은 유통업체 마진을 없애고 일관된 품질, 직접 엔지니어링 액세스 및 고객을 위한 안정적인 배송 성능을 보장합니다.

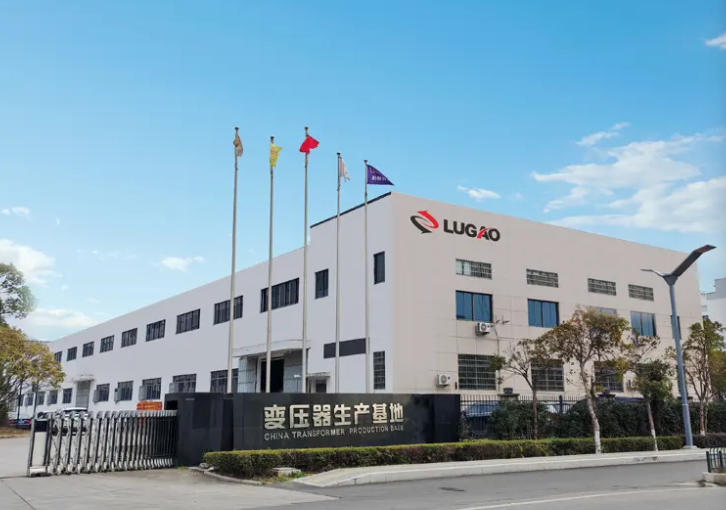

그림 3 — Lugao Power Co., Ltd. 제조 시설
| 제품 | 사용 가능한 변형 | 용량 범위 |
|---|---|---|
| 유럽식 박스 변전소 | VCB / SF₆ RMU / LBS + 건식 또는 오일 변압기 | 100kVA – 6,300kVA |
| 미국식 박스 변전소 | 퓨즈+LBS, 루프 피드, 패드 장착, 오일 침지 변압기 | 75kVA – 3,750kVA+ |
| 건식 배전 변압기 | SCB 시리즈, 주조 수지, F1 화재 등급 | 30kVA – 10,000kVA |
| 기름에 잠긴 변압기 | S11/S13/S15 시리즈, ONAN/ONAF/OFAF | 30kVA – 50,000kVA |
| 맞춤형 / OEM 변전소 | 전체 엔지니어링 서비스, 맞춤형 측정기준 및 등급 | 프로젝트 사양별 |
표 10 — Lugao Power 제품 포트폴리오 개요
| 이점 | 설명 |
|---|---|
| 전문적인 초점 | Lugao의 모든 엔지니어링 리소스, 테스트 시설 및 제조 프로세스는 변압기 및 변전소 제품 전용입니다. 관련되지 않은 제품 라인 전반에 걸쳐 전문 지식이 희석되지 않습니다. |
| 다중 표준 준수 | IEC, ANSI/IEEE, GB, CE 및 CCC 인증을 받은 제품으로 리엔지니어링 없이 전 세계 거의 모든 프로젝트 관할권에 배포할 수 있습니다. |
| 맞춤형 엔지니어링 | 사내 설계 팀은 비표준 전압, 특이한 용량, 특수 인클로저 재료, 극한 기후 설계 및 스마트 그리드 통합 등 완벽한 맞춤화를 제공합니다. |
| 공장 직접 가격 | 유통업체 마진을 없애면 유통망을 통해 구매한 동급 제품에 비해 구조적 비용 이점이 15~25% 향상됩니다. |
| 입증된 신뢰성 | 지속적인 완전 부하, 높은 습도, 고온, 염수 안개 및 사막 먼지 조건에서 작동하도록 설계 및 검증된 제품입니다. |
| OEM 파트너십 | 화이트 라벨 공급이 필요한 국제 브랜드 고객을 위한 맞춤형 명판, 문서 및 포장을 포함한 전체 OEM 기능입니다. |
Lugao Power는 아시아 태평양, 중동, 아프리카, 유럽 및 미주 전역의 프로젝트에 박스 변전소 및 전력 변압기를 수출합니다. 회사의 다중 표준 준수 포트폴리오와 국제 물류, 통관 서류 및 현지 유틸리티 승인 요구 사항에 대한 경험을 통해 국경을 넘는 프로젝트 공급을 위한 신뢰할 수 있는 파트너가 되었습니다.
Lugao Power의 제조 및 엔지니어링 운영은 ISO 9001 원칙에 부합하는 품질 관리 시스템(QMS)에 의해 관리되며, 자재 조달부터 배송 및 판매 후 지원까지 전체 제품 수명주기를 포괄합니다. QMS에는 모든 중요한 제조 프로세스, 공급업체 인증, 공정 중 검사, 부적합 관리 및 교정된 테스트 장비 유지 관리에 대한 문서화된 제어 절차가 포함되어 있습니다.
모든 Lugao 박스 변전소는 배송 전에 다음을 포함하는 포괄적인 일상 테스트 프로그램을 거칩니다.
| 시험 | 표준/허용 기준 |
|---|---|
| MV 유전체(AC 내성) | IEC 62271-1/ANSI C37: 정격 절연 수준에서 1분 동안 적용 — 플래시오버 없음 |
| LV 전력 주파수 내성 | IEC 61439-1: 정격 절연 수준에 따라 적용 - 플래시오버 없음 |
| 변압기 일상 테스트 | IEC 60076-1: 권선 저항, 전압 비율, 단락 임피던스, 무부하 손실, 부하 손실 |
| 절연저항 | IEC 60076/IEC 62271에 따라 — 저항은 2,500V DC에서 측정됩니다. 공장 기준과 비교 |
| 보호계전기 기능 테스트 | 모든 보호 기능은 릴레이 조정 설정에 대해 테스트되었습니다. 여행 시간 확인됨 |
| 연동 기능 테스트 | 잘못된 스위칭 시퀀스를 방지하기 위해 모든 기계적 및 전기적 인터록이 검증되었습니다. |
| 육안 및 치수 검사 | 모든 구성요소, 라벨, 케이블 표시 및 연결이 승인된 도면에 대해 확인됨 |
| 오일 샘플(오일 침지 장치) | IEC 60296: 절연 강도, 수분 함량 및 산도 테스트 및 인증 |
표 11 — Lugao Box 변전소의 정기 테스트 프로그램
중요한 주문이나 고객 요청이 있는 경우 Lugao Power는 자사 시설에서 입회 공장 인수 테스트(FAT)를 준비합니다. FAT 동안 고객의 엔지니어 또는 지정된 검사 대리인은 배송을 승인하기 전에 모든 일상적인 전기 테스트를 참관하고, 재료 및 구성 요소 인증서를 검토하고, 치수 적합성을 확인하고, 품질 문서를 검사하고, 명판의 정확성을 확인할 수 있습니다. 테스트 데이터, 교정 기록 및 검사관 승인이 포함된 전체 FAT 테스트 보고서가 배송 문서 패키지의 일부로 제공됩니다.
