이 백서는 건식 변압기와 유침 변압기라는 두 가지 주요 기술 범주에 대한 집중 조사를 통해 글로벌 전력 변압기 산업에 대한 포괄적인 분석을 제공합니다. 엔지니어링 원리, 애플리케이션 세분화, 국제 규제 프레임워크, 수명주기 경제학 및 신흥 시장 역학을 탐구합니다. 이 문서는 또한 중국에 본사를 둔 전문 제조업체인 Lugao Power Co., Ltd.가 엔지니어링 우수성, 엄격한 품질 시스템 및 민첩한 맞춤화 기능을 통해 현대 시장 요구 사항을 어떻게 해결하는지 강조합니다.
전력 변압기는 현대 전력망의 기본 인프라입니다. 도시화, 산업 확장, 재생 가능 에너지원의 통합으로 인해 전 세계적으로 전력 수요가 증가함에 따라 신뢰할 수 있고 효율적인 고급 변압기 기술에 대한 수요가 더욱 중요해지고 있습니다. 이 문서는 엔지니어, 조달 전문가, 프로젝트 개발자, 인프라 투자자 및 에너지 정책 입안자를 대상으로 작성되었습니다.
1.1 정의 및 핵심 기능
A 전력 변압기전자기 유도 원리를 통해 둘 이상의 회로 사이에 전기 에너지를 전달하는 전자기 장치입니다. 주요 목적은 장거리 고전압 전송을 위해 전압을 높이거나 산업, 상업 및 주거용 소비자에게 안전한 배전을 위해 전압을 낮추는 등 전력을 한 전압 레벨에서 다른 전압 레벨로 변환하는 것입니다.
발전기나 모터와 달리 변압기는 주요 기능에 움직이는 부품이 없기 때문에 본질적으로 신뢰성이 높고 오래 지속되며 유지 관리가 적은 장치입니다. 변압기 작동을 지배하는 기본 방정식은 다음과 같습니다.
V1 / V2 = N1 / N2 = I2 / I1
여기서 V는 전압을 나타내고, N은 1차(1) 및 2차(2) 코일의 감은 수를 나타내고, I는 전류를 나타냅니다. 이 우아한 관계를 통해 광범위한 정격 전력에 걸쳐 전압 변환 비율을 정밀하게 엔지니어링할 수 있습니다.
1.2 역사적 맥락
1880년대 윌리엄 스탠리(William Stanley), 니콜라 테슬라(Nikola Tesla) 등이 실용적인 변압기를 발명한 것은 교류(AC) 전력 시스템을 가능하게 하는 데 중요한 역할을 했습니다. 최초의 상업용 3상 전력 변압기는 1890년대에 배치되어 고전압 및 저전류에서 장거리 전기 전송 가능성을 열어 저항 손실을 크게 줄였습니다. 그 이후로 변압기 기술은 재료 과학의 발전, 절연 개선, 디지털 모니터링 및 에너지 효율 최적화를 통해 발전해 왔습니다.
1.3 현대 전력 인프라에서의 역할
오늘날 전력 변압기는 모든 전력 공급 시스템의 중추를 형성합니다. 발전소의 대규모 발전기 승압 변압기(GSU)부터 주거 지역에 서비스를 제공하는 배전 변압기에 이르기까지 변압기는 전력망의 모든 노드에서 발견됩니다. 유틸리티 변전소에는 일반적으로 수십 또는 수백 메가볼트 암페어(MVA)의 용량을 처리하는 여러 개의 대형 전력 변압기가 포함되어 있습니다.
산업 시설, 상업 단지, 데이터 센터, 운송 시스템, 해양 플랫폼 및 재생 에너지 플랜트는 모두 신뢰할 수 있는 변압기 솔루션에 의존합니다. 변압기 유형, 용량, 냉각 방법, 절연 등급 및 액세서리의 선택은 그리드 신뢰성, 안전성, 에너지 효율성 및 장기 운영 비용에 직접적인 영향을 미치는 기술적 결정입니다.
2.1 시장 규모 및 성장 궤적
글로벌 전력 변압기 시장은 지난 10년 동안 꾸준한 성장을 보여 왔으며 계속해서 확장되고 있습니다. 노후화된 그리드 인프라 교체, 신흥 경제의 급속한 전기화, 재생 가능 에너지 통합, 스마트 그리드 현대화로 인해 이 시장은 전기 장비 산업에서 가장 전략적으로 중요한 부문 중 하나입니다.
주요 시장 지표에는 2030년까지 약 5.5~7%의 연평균 성장률(CAGR)이 포함되며, 아시아 태평양은 전 세계 수요의 45% 이상을 차지하는 가장 큰 지역 시장을 대표합니다. 중국은 전력 변압기의 생산자이자 소비자로서 단일 최대 규모의 단일 국가 시장으로 남아 있습니다.
2.2 주요 시장 동인
2.3 지역 시장 역학
| 지역 | 시장점유율 | 성장 동력 | 주요 동향 |
| 아시아 태평양 | ~45% | 도시화 | 스마트그리드 |
| 북아메리카 | ~20% | 그리드 현대화 | 대사 |
| 유럽 | ~18% | 에너지 전환 | 해상풍력 |
| 중동 및 아프리카 | ~10% | 대전 | 고온 장치 |
| 라틴 아메리카 | ~7% | 유틸리티 투자 | 채광 |
2.4 경쟁 환경
글로벌 전력 변압기 시장은 대규모 다국적 기업과 전문 지역 제조업체의 조합에 의해 제공됩니다. 주요 국제 기업으로는 ABB(현재 Hitachi Energy), Siemens, GE Grid Solutions, Schneider Electric 및 Eaton이 있습니다. 그러나 TBEA, China XD Group, CRRC 등 중국 기반 제조업체와루가오(주)파워경쟁력 있는 가격, 신속한 납품, 품질 표준 개선을 통해 상당한 국제 시장 점유율을 확보했습니다.
중국 기반 제조업체는 현재 특히 동남아시아, 중동, 아프리카 및 라틴 아메리카 전역에서 전 세계 변압기 수요의 상당 부분을 공급하고 있습니다. 중국 제조업체는 점점 더 IEC, CE, ANSI/IEEE 표준을 포함한 국제 인증을 충족하여 더 넓은 글로벌 시장 접근을 가능하게 하고 있습니다.
3.1 자기 코어 설계

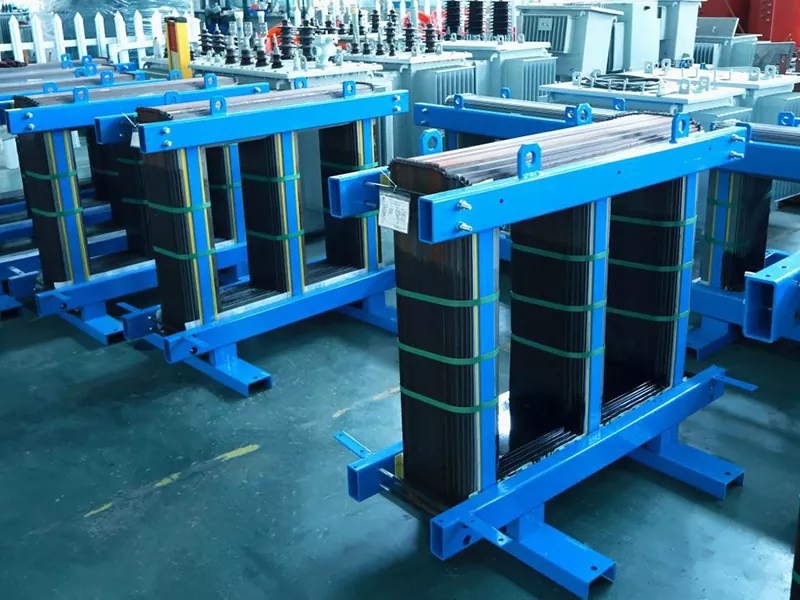

자기 코어는 모든 전력 변압기의 핵심 요소입니다. 이는 1차 권선과 2차 권선을 연결하는 자속에 대한 낮은 자기 저항 경로를 제공합니다. 코어 설계는 무부하 손실(철 손실), 여자 전류, 음향 소음 및 기계적 안정성에 직접적인 영향을 미칩니다.
최신 변압기 코어는 와전류 손실을 최소화하기 위해 정밀하게 절단 및 적층된 냉간 압연 방향성 실리콘강(CRGO) 적층으로 구성됩니다. 고급 설계에서는 히스테리시스 및 와전류 손실이 현저히 낮은 비정질 강철 합금을 활용할 수 있으며, 특히 무부하 손실이 수십 년 동안 지속적으로 누적되는 배전 변압기에 유용합니다.
3.2 권선 설계 및 절연 시스템
권선은 필요한 권선비, 전류 밀도 및 임피던스를 달성하기 위해 정밀하게 감긴 코일로 형성된 무산소 구리 또는 알루미늄 도체로 구성됩니다. 고전압 권선은 일반적으로 레이어 권선 또는 디스크 권선 구성을 사용하는 반면, 저전압 권선은 포일 또는 나선형 구조를 사용하는 경우가 많습니다.
절연 시스템은 변압기 유형에 따라 다릅니다. 오일 침지형 변압기는 오일 함침지(크래프트지 또는 열 업그레이드 종이)를 기본 고체 절연체로 사용하고 합판 장벽으로 보완하며 미네랄 오일을 냉각수 및 유전체로 사용합니다. 건식 변압기는 주조 수지(에폭시) 또는 개방형 유리 섬유 강화 절연 시스템을 사용하여 액체 유전체 없이 습기, 먼지 및 오염에 대한 탁월한 저항성을 제공합니다.
3.3 냉각 및 열 관리
열 관리는 변압기 설계의 가장 중요한 측면 중 하나입니다. 과도한 온도는 절연 노화를 가속화하고 손실을 증가시키며 궁극적으로 변압기 수명을 단축시킵니다. 변압기는 오일형의 경우 표준 ONAN/ONAF/OFAF 지정, 건식 장치의 경우 AN/AF 지정을 사용하여 냉각 방법에 따라 분류됩니다.
| 냉각 코드 | 설명 |
| 오난 | 오일 천연 공기 천연 |
| ONAF | 오일 천연 에어 강제 |
| OFAF | 석유 강제 공압 |
| 안 | 에어 내추럴 |
| AF | 공군력 |
3.4 단락 내성 성능
전력 변압기는 연결된 전기 네트워크에서 단락이 발생하는 동안 생성되는 엄청난 전자기력을 견뎌야 합니다. 예상 단락 전류는 정격 전류의 20~25배에 도달할 수 있으며 전류의 제곱에 비례하는 힘을 생성합니다. 버팀 권선, 긴밀한 권선 형상 제어 및 구조적 프레임 엔지니어링을 포함한 견고한 기계 설계는 내구성을 보장하는 데 필수적입니다.
IEC 60076-5 또는 IEEE C57.12 표준에 따른 단락 테스트는 결함 조건에서 변압기의 기계적 및 열적 무결성을 검증합니다. 이 테스트는 전력 장비 산업에서 가장 까다로운 인증 요구 사항 중 하나입니다.

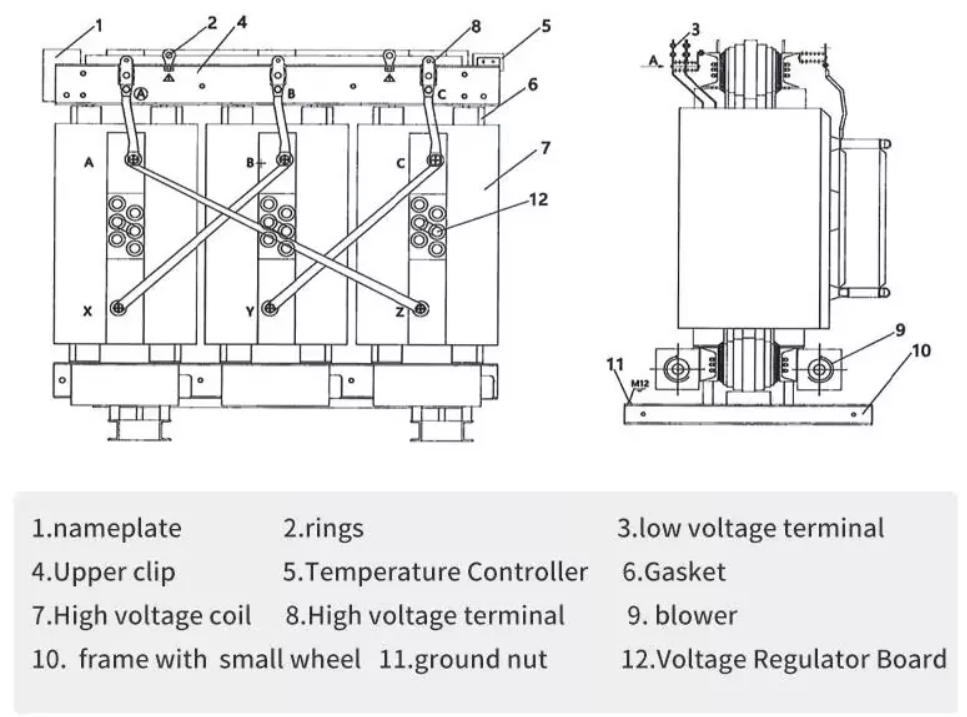

건식 변압기는 액체 유전체 대신 공기 및 고체 절연 재료(주로 에폭시 수지 또는 유리 섬유 강화 시스템)를 사용합니다. 권선은 에폭시 수지(건식 수지 주조 또는 CRT)로 주조되거나 유리 섬유로 감싼 도체로 감겨 있고 수지 또는 바니시가 함침된 진공 압력(VPI)으로 감겨 있습니다. 가장 일반적인 최신 변형인 주조 수지 건식 변압기는 일반적으로 진공 주조 조건에서 공극을 제거하기 위해 에폭시 수지와 미네랄 필러의 혼합물로 권선을 완전히 캡슐화합니다. 그 결과 액체 냉각제가 필요하지 않고 본질적으로 내화성이 있는 견고하고 밀봉된 자가 소화 단열 시스템이 탄생했습니다.
건식 변압기는 사람이나 민감한 구조물에 근접하여 오일을 사용하지 않는 작동이 우선시되는 곳에서 선호되는 선택입니다. 주요 응용 분야에는 상업 및 사무실 건물 내 도시 변전소, 병원 및 의료 시설, 호텔 및 환대 단지, 기차역 및 지하철 시스템, 클린룸 요구 사항이 있는 제조 공장, 데이터 센터 및 통신 시설, 재생 에너지 변환기 스테이션 및 해양 선박 전력 시스템이 포함됩니다.
주요 사양: Lugao 건식 변압기
루가오 Power Co., Ltd.는 주조 수지(CRT) 및 진공 압력 함침(VPI) 구성의 건식 변압기를 제조합니다. 표준 정격은 25kVA ~ 16,000kVA를 포괄하며 기본 전압은 최대 35kV입니다. 제품은 IEC 60076-11, GB/T 10228, CE 및 CCC 표준을 준수합니다. 맞춤형 인클로저 등급, 탭 절환기, 온도 모니터링 시스템 및 강제 공기 냉각 업그레이드가 가능합니다.

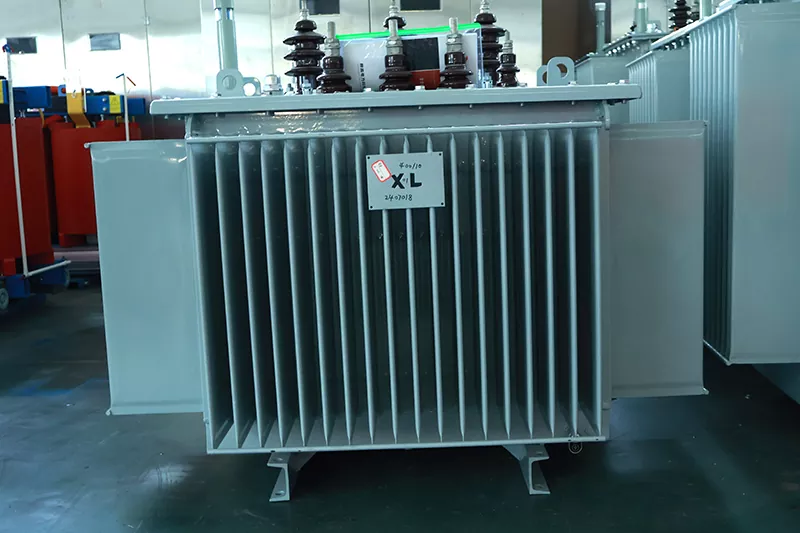

침지형 전력 변압기는 미네랄 변압기 오일(또는 합성 에스테르 또는 천연 에스테르 오일과 같은 대체 유전체 유체)을 주요 절연 매체와 주요 냉각제로 사용합니다. 코어와 권선으로 구성된 변압기 활성 부품은 밀봉된 강철 탱크 내의 유전체 유체에 완전히 잠겨 있습니다. 코어와 권선의 손실로 인해 생성된 열은 오일로 전달된 다음 라디에이터 뱅크, 골판지 탱크 벽 또는 냉각 튜브를 통해 주변 공기로 소산됩니다.
오일의 매우 효과적인 열 전달과 미네랄 오일의 우수한 유전체 및 절연 특성이 결합되어 오일 침지 변압기가 매우 높은 전력 밀도를 달성할 수 있으므로 배전(11~33kV)에서 초고압(750kV 이상)에 이르는 전압 등급 전반에 걸쳐 고용량 응용 분야 및 실외 설치에 적합한 기술이 됩니다.
환경에 대한 인식이 높아짐에 따라 침지 변압기용 생분해성 및 내화성 유전체 유체에 대한 관심이 촉발되었습니다. 식물성 오일에서 추출한 천연 에스테르 유체는 95%가 넘는 생분해성과 훨씬 더 높은 발화점(광유의 경우 약 145°C 대비 300°C 이상)을 제공합니다. 합성 에스테르 유체는 더 넓은 온도 범위 성능으로 유사한 이점을 제공합니다. 이러한 유체는 생태학적으로 민감한 장소 근처, 건물 내부 또는 화재 위험이 높은 구역 근처의 변압기에 점점 더 많이 지정되고 있습니다.
침지 변압기실외 유틸리티 변전소, 고전압 상호 연결 지점, 산업용 전력 공급, 광산 작업, 석유 및 가스 시설, 수력 및 화력 발전소, 재생 가능 에너지 수집 스테이션 및 고전압 직류(HVDC) 변환기 스테이션을 지배합니다. 고효율, 과부하 용량 및 대규모 정격의 경쟁력 있는 비용이 결합되어 유틸리티 규모의 전력 인프라에 대한 글로벌 표준이 되었습니다.
주요 사양: Lugao 오일 침지 변압기
루가오 Power Co., Ltd.는 3.3kV ~ 110kV의 1차 전압을 사용하는 10kVA ~ 50MVA의 유침 변압기를 제조합니다. 제품에는 S11 및 S13 시리즈 표준 효율 장치와 저손실 비정질 코어 변형이 포함됩니다. 모든 장치는 IEC 60076, GB 1094 및 고객이 지정한 국제 표준을 충족합니다. 옵션에는 OLTC, DETC, 보호 계전기 통합, 가스 계전기, 온도 모니터 및 맞춤형 탱크 구성이 포함됩니다.
| 매개변수 | 건식(CRT) | 기름에 잠긴 | 결정 요인 |
| 최대 전압 | 최대 36kV | 최대 1100kV | 고전압: 석유의 승리 |
| 최대 등급 | 최대 20MVA | 최대 1,500MVA | 대용량: 석유의 승리 |
| 화재 안전 | 우수 (F1/F0) | 격리가 필요함 | 실내: 드라이 승리 |
| 유지 | 매우 낮음 | 보통(오일 점검) | 용이성: 드라이한 승리 |
| MVA당 비용 | 더 높은 | 낮추다 | 예산: 석유의 승리 |
| 환경 위험 | 없음 | 기름 유출 가능성 | 에코: 드라이 승리 |
| 소음 수준 | 55~70dB(A) | 45~60dB(A) | 조용한 지역: 석유가 승리합니다 |
| 과부하 용량 | 제한된 | 훌륭한 | 봉우리: 석유가 승리합니다 |
| 내습성 | 우수(밀봉) | 양호(밀폐탱크) | 습도: 건조한 승리 |
| 설치 속도 | 빠름(오일 보충 없음) | 느리게(오일 충전) | 속도: 드라이한 승리 |
변압기 표준은 제품이 전력 애플리케이션에 적합한 것으로 간주되기 위해 충족해야 하는 최소 성능, 안전 및 테스트 요구 사항을 정의합니다. 인정된 국제 표준을 준수하는 것은 프로젝트 승인, 전력망 연결, 자금 조달 및 규제 시장으로의 수출을 위한 전제 조건입니다. 또한 구매자에게 일관된 품질과 다운스트림 장비와의 호환성을 보장합니다.
설계 표준 준수 외에도 특정 시장을 대상으로 하는 변압기에는 공인 기관의 제품 인증이 필요합니다. CE 마크는 유럽 경제 지역에 진입하는 장비에 필수이며 저전압 지침 및 전자기 호환성 지침을 준수함을 입증합니다. 중국 내에서 판매되는 장비에는 CCC(중국 강제 인증)가 필요합니다. KEMA, TUV, UL 또는 CSA 연구소의 제3자 테스트는 특정 프로젝트 사양이나 높은 보증 요구 사항이 있는 최종 고객에 의해 필요할 수 있습니다.
루가오 규정 준수 상태
루가오 Power Co., Ltd.는 IEC 60076 시리즈, GB 1094, GB/T 10228, ANSI/IEEE C57 및 영국 표준을 준수하여 모든 제품을 설계 및 제조합니다. 제품에는 CE 및 CCC 인증이 있습니다. 공장 품질 관리는 ISO 9001:2015 인증을 받았습니다. 수출 프로젝트 요청 시 ANSI, BS 또는 AS/NZS 표준에 대한 맞춤형 엔지니어링이 가능합니다.
세계적 수준의 변압기 제조는 생산의 모든 단계에서 엄격한 품질 관리를 요구합니다. 입고되는 자재 검사부터 최종 공장 승인 테스트까지 엄격한 품질 시스템은 일관된 현장 성능을 확실하게 보장하는 유일한 방법입니다. 선도적인 제조업체는 ISO 9001 인증을 받은 품질 관리 시스템을 구현하며, 여기에는 프로세스별 품질 계획, 중요 매개변수에 대한 통계적 프로세스 관리(SPC), 재료 및 테스트 결과의 완전한 추적성 등이 포함됩니다.
변압기의 품질은 궁극적으로 원자재의 품질을 반영합니다. IQC(수입 품질 관리) 검사 대상인 주요 수입 자재에는 실리콘 강철 적층(두께, 투자율 및 코어 손실 측정), 구리 또는 알루미늄 도체(순도, 치수 및 전기 전도성 검증), CRT 설계용 에폭시 수지 시스템 및 경화제(점도, 겔화 시간 및 기계적 특성), 절연지 및 합판(유전 강도, 수분 함량 및 치수 허용 오차), 변압기 광유(유전 강도, 수분 함량, 산도 및 용해 가스 분석)가 포함됩니다. 기름에 잠긴 장치).
| 정기 테스트 | 목적 |
| 비율 측정 | 명판 사양에 대한 권선비 정확도 검증 |
| 벡터 그룹 및 위상 변위 확인 | 권선 연결 및 극성 확인 |
| 임피던스 전압 및 부하 손실 측정 | 정격 전류에서 누설 임피던스 및 구리 손실을 검증합니다. |
| 무부하 손실 및 무부하 전류 측정 | 정격 전압에서 코어 손실 및 자화 전류 검증 |
| 인가 내전압 시험 | 접지 및 권선 간 권선의 절연 무결성을 테스트합니다. |
| 유도전압 내전압 시험 | 높은 주파수 전압에서 내부 절연 성능을 검증합니다. |
| 절연저항 측정 | 전체적인 단열상태 및 수분민감도를 확인합니다. |
변압기 손실은 백분율로 보면 작지만(일반적으로 정격 전력의 0.5~1.5%) 전 세계 설치 기반에 걸쳐 누적되어 막대한 총계를 나타냅니다. 추정에 따르면 변압기 손실은 전 세계 총 전력 생산량의 약 1~2%를 차지하며, 이는 연간 수천억 킬로와트시를 나타냅니다. 사용 수명이 25~40년인 개별 변압기의 경우 손실을 10%만 줄여도 수명 주기 동안 상당한 에너지 비용을 절약할 수 있습니다.
유럽 연합(Ecodesign Directive), 미국(DOE 효율 표준) 및 점점 더 많은 아시아의 규제 기관은 전력 및 배전 변압기에 대한 필수 최소 효율 표준을 확립했습니다. 이러한 규정은 점진적으로 강화되어 제조업체와 구매자가 저손실 설계를 우선시해야 하는 상업적 필요성을 만들고 있습니다.
변압기 손실은 두 가지 주요 범주로 구성됩니다. 무부하 손실(철 또는 코어 손실이라고도 함)은 부하 레벨과 관계없이 변압기에 전원이 공급될 때마다 발생합니다. 이는 자기 코어의 히스테리시스 및 와전류로 인해 발생하며 고품질 입자 지향 실리콘 강철, 라미네이션의 정밀한 레이저 스크라이빙, 스텝 랩 코어 조립 기술 및 프리미엄 설계의 비정질 강철 합금 사용(기존 CRGO 강철에 비해 무부하 손실을 70-80% 감소)을 통해 최소화됩니다.
부하 손실(구리 또는 단락 손실이라고도 함)은 부하 전류의 제곱에 비례하며 권선의 저항 가열로 인해 발생합니다. 부하가 걸린 권선의 표유 및 와류 손실을 관리하기 위해 최적화된 권선 형상, 더 낮은 저항 도체 및 고급 전치 기술을 통해 이러한 손실이 감소됩니다.
전력 변압기의 초기 구매 가격은 전체 수명 주기 비용의 한 가지 구성 요소일 뿐입니다. 구매 가격에만 집중하는 조달 팀은 변압기 소유에 따른 실제 경제적 부담을 과소평가할 위험이 있습니다. 엄격한 총 소유 비용(TCO) 분석에서는 사양 및 조달부터 설치, 운영, 유지 관리 및 최종 폐기까지 모든 지출을 고려합니다.
| TCO 구성요소 | 고려사항 |
| 구매 가격 | 장비 비용, 공장 승인 테스트, 문서화 및 포장 |
| 운송 및 물류 | 국제운송, 관세, 내륙운송, 보험 |
| 설치 및 시운전 | 현장 준비, 토목 공사, 케이블 연결, 오일 충전(오일 장치) 및 시운전 서비스 |
| 무부하 손실 비용(자본화) | 자본화된 손실 방법을 사용하여 평가: A × 지역 에너지 비용으로 설계 수명 동안의 무부하 손실(kW) |
| 부하손실비용(자본화) | B × 정격 부하에서의 부하 손실(kW), 설계 수명 동안 할인됨 |
| 유지관리 비용 | 오일 테스트 및 교체(오일 장치), 개스킷 유지 관리, 냉각 시스템 유지 관리, 탭 체인저 서비스 |
| 모니터링 및 보호 | 디지털 모니터링 시스템, 릴레이 보호, SCADA 통합 |
| 해체 및 폐기 | 오일 처리 또는 재활용(오일 장치), 변압기 코어 및 권선 재활용 |
전력 산업에서는 일반적으로 A&B 요소 방법이라고도 알려진 자본화 손실 방법을 사용하여 변압기 입찰을 평가합니다. 총 평가 비용은 다음과 같이 계산됩니다.
TEC = 구매가 + (A × P0) + (B × Pk)
여기서 P0는 무부하 손실(kW), Pk는 정격 전류에서의 부하 손실(kW), A는 무부하 손실의 자본화 비용($/kW, 연중무휴 작동 반영), B는 부하 손실의 자본화 비용($/kW, 듀티 사이클 및 부하율 반영)입니다. 이 프레임워크를 사용하면 액면 그대로 저렴해 보이는 변압기가 더 높은 에너지 손실로 인해 수명이 다할 때까지 더 비싼 것으로 판명될 수 있습니다.
발전기 승압 변압기(GSU)는 장거리 대량 전력 전송을 위해 발전기의 출력 전압(일반적으로 11~22kV)을 송전 전압 수준(110kV, 220kV, 500kV 이상)으로 변환합니다. 이러한 변압기는 전력 시스템에서 가장 크고 가장 중요한 전기 장비 중 하나이며 정격은 일반적으로 100MVA에서 1,000MVA 이상입니다. 자동 변압기는 전송 네트워크의 다양한 전압 레벨을 상호 연결하여 유연한 전력 흐름 관리를 제공합니다.
중공업은 가장 까다로운 변압기 애플리케이션 환경 중 하나입니다. 철강 공장, 알루미늄 제련소, 시멘트 공장, 화학 처리 시설 및 광산 작업에는 높은 고조파 함량, 잦은 부하 변동, 고온, 먼지, 진동 및 부식성 대기를 포함한 까다로운 주변 조건을 견딜 수 있는 변압기가 필요합니다. 산업용 변압기는 특수 절연 처리, 향상된 단락 내량 등급, 디튜닝된 고조파 필터링을 통해 맞춤 설계되는 경우가 많습니다.
태양광 발전과 풍력 발전의 폭발적인 성장으로 인해 새로운 변압기 애플리케이션 요구 사항이 생겼습니다. 태양광 발전소에는 수집을 위해 DC 인버터 출력을 중전압으로 변환하는 인버터 변압기 또는 스트링 레벨 승압 변압기가 필요합니다. 터빈 나셀 내부 또는 베이스에 장착된 풍력 터빈 변압기는 풍력 발전의 기계적 진동, 열 순환 및 고조파 부하 특성을 견뎌야 합니다.
해상 풍력 발전 단지는 플랫폼 장착형 변압기가 바닷물 대기에 노출되고, 유지 관리 접근이 제한되며, 공간이 제한된 등 특히 까다로운 요구 사항을 제시합니다. 건식(나셀 설치용) 및 특수 유침형 장치(해양 플랫폼 변전소용)가 모두 이러한 까다로운 환경에 배치됩니다.
고층 오피스 타워, 쇼핑몰, 호텔, 병원, 대학 및 데이터 센터는 유틸리티 공급 전압을 사용 가능한 건물 전압(세계 대부분의 경우 380/220V)으로 낮추기 위해 중전압 건식 변압기를 사용합니다. 주조 수지 건식 변압기의 화재 안전 특성, 낮은 유지 관리 요구 사항 및 컴팩트한 크기로 인해 이러한 응용 분야에 가장 적합한 선택입니다.
루가오 Power Co., Ltd.는 중국에 본사를 둔 전문 전력 변압기 제조업체이자 공급업체로 건식 및 침지형 전력 변압기의 설계, 엔지니어링 및 생산에 중점을 두고 있습니다. 국내 및 국제 시장에 신뢰할 수 있는 고품질 전기 솔루션을 제공하겠다는 사명을 가지고 설립된 Lugao는 기술적 정밀성, 제조 규율 및 고객 중심 서비스를 바탕으로 명성을 쌓아왔습니다.
다각화된 전기 장비 대기업과 달리 Lugao는 전력 변압기에 중점을 두어 제품 포트폴리오 전반에 걸쳐 심층적인 기술 전문 지식, 지속적인 프로세스 개선 및 전적인 엔지니어링 관심을 가능하게 합니다. 이 전문화는 제품 품질, 애플리케이션 지식 및 신속한 고객 지원으로 직접적으로 이어집니다.
| 제품 카테고리 | 설명 |
| 건식주형변압기 | 주조 수지(CRT) 설계, 25kVA ~ 16,000kVA, 최대 35kV 기본, IEC 60076-11/GB/T 10228 준수 |
| 건식 VPI 변압기 | 환기된 실내 응용 분야를 위한 진공 압력 함침, 개방형 설계 |
| 유입형 배전 변압기 | 10kVA~10MVA, 3.3kV~35kV, 표준 S11/S13 시리즈, 저손실 비정질 코어 옵션 |
| 침수형 전력 변압기 | 변전소 및 산업용 전력 애플리케이션을 위한 최대 50MVA, 110kV 등급 |
| 맞춤형 및 특수 변압기 | 광산용, 해양 등급, 주변 고온, 고조파 방지 또는 기타 특수 구성 |
루가오의 제조 시설은 권선기, 코어 절단 및 적층 장비, 수지 주조 및 경화 오븐, 오일 처리 및 진공 충전 시스템, 종합 전기 테스트 실험실을 포함하여 건식 및 침지 변압기 생산을 위해 특별히 구축된 생산 라인을 갖추고 있습니다. 코어 라미네이션, 권선 및 탱크 어셈블리를 자체적으로 제조하여 완벽한 품질 관리와 맞춤형 요구 사항에 대한 신속한 대응을 보장합니다.
루가오의 품질 관리 시스템은 설계, 조달, 제조, 테스트 및 애프터 서비스 프로세스를 포괄하는 ISO 9001:2015 인증을 받았습니다. 회사는 IEC 60076 및 GB 표준 시리즈에서 요구하는 모든 일상 및 유형 테스트를 수행할 수 있는 완벽한 장비를 갖춘 테스트 연구소를 유지하고 있습니다. 테스트 데이터는 디지털 방식으로 기록되고 개별 변압기 일련번호까지 추적 가능하여 수출 및 프로젝트 시운전 요구 사항에 대한 전체 제품 문서를 지원합니다.
루가오 변압기는 동남아시아, 중동, 아프리카, 동유럽 및 라틴 아메리카 전역의 프로젝트에 공급되었습니다. 국제 프로젝트 경험에는 재생 에너지 수집 변전소, 산업 시설 전력 시스템, 인프라 전기화 프로그램, 상업용 건물 MV/LV 설치가 포함됩니다. Lugao의 수출 역량에는 고객이 지정한 국제 표준 준수, 제3자 검사 수용 및 전체 수출 문서 패키지가 포함됩니다.
표준 카탈로그 변압기는 대부분의 일반적인 애플리케이션 요구 사항을 충족합니다. 그러나 상당 부분의 산업, 인프라 및 발전 프로젝트에는 카탈로그 사양과 다른 변압기가 필요합니다. Lugao의 사내 엔지니어링 팀은 정격 전력(kVA/MVA), 전압 비율, 벡터 그룹, 임피던스 전압, 절연 등급, 냉각 방법, 인클로저 IP 등급, 온도 모니터링, 탭 절환기 유형(DETC/OLTC) 및 물리적 치수를 포함한 모든 주요 매개변수에 대한 완전한 사용자 정의를 지원합니다.
수출 및 프로젝트 공급 변압기는 테스트 인증서(일상 및 유형), 치수 도면, 설치 및 유지 관리 매뉴얼, 명판 일정, 품질 검사 기록, 주요 구성 요소에 대한 재료 인증서 및 규정 준수 인증서를 포함한 포괄적인 문서 패키지와 함께 제공됩니다(CE, CCC또는 고객이 지정한 제3자 인증).
루가오는 공장 직접 공급 모델을 운영하여 중간 마진을 없애고 엔지니어링, 생산 및 품질 기능에 직접 접근하는 동시에 경쟁력 있는 가격을 제공합니다. 고객은 엔지니어링 및 생산 팀과의 직접적인 커뮤니케이션, 투명한 제조 진행 상황 업데이트, 시간에 민감한 프로젝트의 생산 일정에 영향을 줄 수 있는 기능 등의 이점을 누릴 수 있습니다.
표준 제품 리드타임은 등급, 복잡성 및 현재 생산 부하에 따라 4~12주입니다. 비표준 사양의 맞춤형 변압기는 일반적으로 주문부터 배송까지 10~18주가 소요됩니다. Lugao는 대량 표준 등급에 대한 완충 재고 프로그램을 유지하여 긴급 요구 사항에 대한 신속한 배송을 가능하게 합니다.
모든 Lugao 변압기는 국제 운송을 위해 목재 상자, 수분 흡수 건조제 팩, 운송 중 오일 침지 장치를 위한 질소 가압 및 충격 표시 라벨과 함께 포장됩니다. 운송 옵션에는 FCL(컨테이너 전체 적재) 해상 화물, LCL(컨테이너 미만 적재) 통합, 소규모 긴급 배송을 위한 항공 화물이 포함됩니다. Lugao는 주요 수출 경로에 걸쳐 경험이 풍부한 화물 운송업체와 관계를 유지하고 있습니다.
루가오의 헌신은 제품 배송 그 이상입니다. 변압기 설치, 오일 충전 및 시운전 점검, 보호 계전기 설정 권장 사항, 유침 장치에 대한 초기 용존 가스 분석(DGA)을 위한 엔지니어링 지침을 포함하여 설치 및 시운전 단계 전반에 걸쳐 기술 지원이 제공됩니다. 보증 범위 및 예비 부품 가용성은 표준 공급 패키지의 일부입니다.
디지털 센서, 통신 인터페이스 및 데이터 분석을 전력 변압기에 통합하는 것은 그리드 자산 관리의 근본적인 발전을 나타냅니다. 스마트 변압기에는 오일 온도, 권선 온도, 용존 가스 수준, 부분 방전 활동, 오일 품질 매개변수 및 부하 전류에 대한 지속적인 모니터링 기능이 장착되어 있습니다. 데이터는 IEC 61850 또는 IoT 프로토콜을 통해 자산 관리 플랫폼으로 전송되므로 예측 유지 관리 알고리즘을 통해 고장이 발생하기 몇 주 또는 몇 달 전에 발생하는 오류를 식별할 수 있습니다. 디지털 모니터링은 예상치 못한 고장의 위험을 획기적으로 줄이고, 과부하 또는 과도한 스트레스를 방지하여 변압기 서비스 수명을 연장하며, 유지보수 간격을 최적화합니다. 변압기 시장에서는 특히 중요한 전력망 자산과 중앙 집중식 원격 모니터링이 빈번한 수동 검사를 대체할 수 있는 차량에 대해 스마트 모니터링이 빠르게 채택되고 있습니다.
기존 변압기 절연체(기름 함침 크라프트지 및 광유)의 최대 연속 온도 등급은 98°C(핫스팟)입니다. 열 업그레이드 종이는 온도를 약 110°C까지 높이는 반면, 폴리아미드(아라미드) 단열 시스템은 140°C 이상에서 작동할 수 있습니다. 고온 절연 시스템을 사용하면 변압기를 주어진 물리적 크기에 대해 더 높은 수준으로 부하하여 MVA당 자본 비용을 줄이거나 동일한 정격에 대해 낮은 온도에서 작동하여 절연 수명을 크게 연장할 수 있습니다.
용강을 급속 담금질하여 생산된 비정질 금속 합금은 무질서한 원자 구조를 나타내어 기존 방향성 규소강에 비해 자기 손실을 획기적으로 줄입니다. 비정질 코어 배전 변압기는 기존 설계보다 70~80% 낮은 무부하 손실을 달성하여 강력한 에너지 효율성 이점을 제공합니다. 비정질 코어와 기존 코어 간의 비용 차이가 줄어들고 에너지 효율 규정이 강화됨에 따라 비정질 코어 변압기는 전 세계 배전 응용 분야에서 시장 점유율을 얻고 있습니다.
대학, 국립 연구소 및 주요 제조업체의 연구 개발 프로그램은 기존의 저주파 자기 변압기를 고주파 전력 전자 변환 단계로 대체하는 무접점 변압기(SST)의 개념을 발전시키고 있습니다. SST는 갈바닉 절연, 양방향 전력 흐름, 제어 가능한 전압 및 주파수 변환, 무효 전력 보상을 단일 장치에서 제공합니다. 아직 유틸리티 규모로 상업적으로 배포되지는 않았지만 SST는 LVDC 마이크로그리드, EV 충전 및 유연한 AC/DC 그리드 상호 연결을 포함한 응용 분야에 대한 집중적인 연구 관심을 끌고 있습니다.
해상 풍력 에너지 산업은 염수 분무 저항, 나셀 및 플랫폼 장착을 위한 소형 설치 공간, 강화된 내진성, 일부 개념 설계에서는 1,000미터가 넘는 깊이에서의 완전한 해저 작동을 포함하여 극한의 해양 환경에서 작동할 수 있는 변압기에 대한 수요를 주도하고 있습니다. 해저 변압기 기술은 심해 석유 및 가스 처리 전기화와 해상 풍력 에너지를 기반으로 하는 활발한 개발 분야입니다.
전력변압기는 현대 전기문명을 지탱하는 필수불가결한 기술입니다. 신뢰성, 효율성 및 수명은 전 세계 전력 시스템의 경제성과 지속 가능성에 직접적인 영향을 미칩니다. 건식 기술과 유침식 기술 사이의 선택은 이진법이 아니라 상황에 따라 다르며 전압 수준, 전력 정격, 설치 환경, 화재 안전 요구 사항, 유지 관리 철학 및 수명주기 비용 목표에 따라 결정됩니다. 글로벌 전력 변압기 시장은 재생 에너지 통합, 도시화, 산업 성장 및 그리드 현대화에 힘입어 계속 확장되고 있습니다. Lugao Power Co., Ltd.와 같은 전문 기업을 포함한 중국 기반 제조업체는 엔지니어링 정교함 및 품질 보증 수준을 향상시키면서 국제 규정을 준수하는 제품을 경쟁력 있는 가격으로 제공하면서 이러한 수요를 충족하는 데 점점 더 중요한 역할을 하고 있습니다.
변압기 공급업체를 평가하는 조달 팀을 위해 Lugao Power Co., Ltd.는 전력 변압기에 대한 독점적인 집중, 건식 및 유침식 제품 라인 전반에 걸친 심도 있는 엔지니어링 역량, 국제 표준의 엄격한 준수, 투명한 품질 문서를 통한 공장 직접 공급, 성공적인 국제 프로젝트 납품 실적 등 강력한 제안을 제공합니다. Lugao는 기술적 역량, 품질에 대한 약속, 경쟁력 있는 가격을 결합하여 광범위한 산업 및 지역에 걸친 프로젝트의 강력한 파트너가 되었습니다.
