VCB가 있는 실내 가스 절연 링 메인 유닛 배전반 패널

VCB가 포함된 실내 가스 절연 링 메인 유닛 배전반 중국 맞춤형 제조업체 공급업체 공장 Lugao는 변전소, 산업 플랜트 및 도시 그리드 시스템을 위한 소형 가스 절연 설계, 진공 회로 차단기 보호, 높은 절연 신뢰성, 유지 관리가 필요 없는 밀봉 구조, 공간 절약형 설치 및 안전한 중전압 배전을 제공합니다.

문의 보내기

제품 설명

전문 제조업체로서 우리는 VCB가 포함된 고품질 실내 가스 절연 링 메인 유닛 배전반 패널을 제공하고 싶습니다. 이는 현대 전기 네트워크에서 안정적인 전력 제어, 보호 및 스위칭을 위해 설계된 소형 중전압 배전 장치입니다. 진공 차단기(VCB) 기술과 가스 절연 개폐 장치 구조를 통합하여 실내 환경에서 안전하고 효율적인 작동을 제공합니다.

이 유형의링 메인 유닛(RMU)중전압 배전 시스템에서 전기 회로를 연결, 보호 및 분리하기 위해 널리 사용됩니다. 밀봉된 가스 절연 및 진공 차단 기술을 갖춘 VCB가 포함된 실내 가스 절연 링 메인 유닛 개폐 장치 패널은 탁월한 아크 소화 성능, 강력한 절연 기능 및 최소한의 유지 관리 요구 사항을 제공합니다.

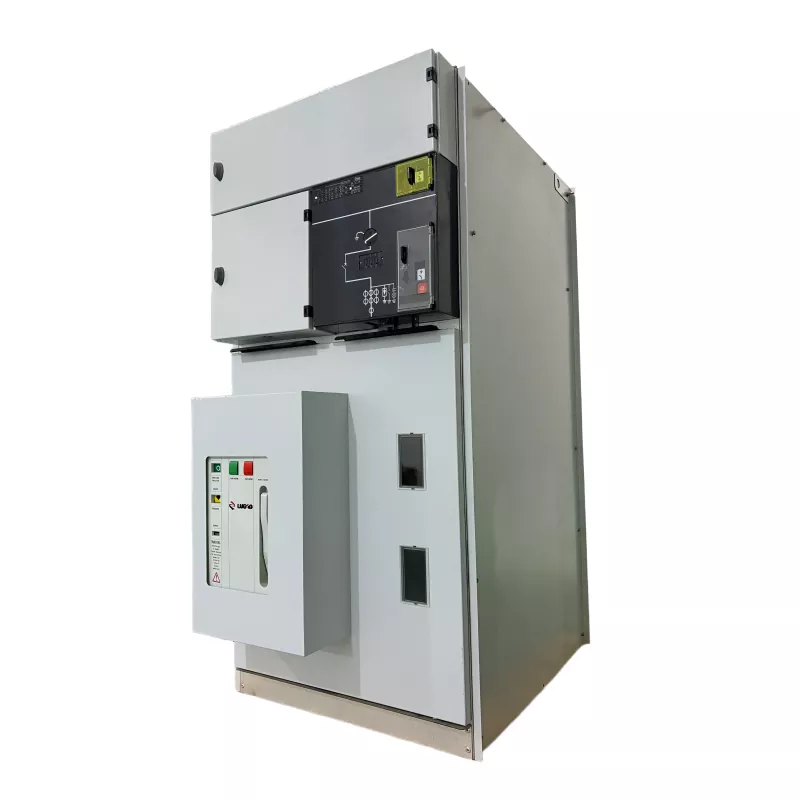

Indoor Gas Insulated Ring Main Unit Switchgear Panel with VCB

주요 기술 매개변수

아니요.	목		단위	매개변수
1	정격전압		kV	12	24	36	40.5
2	정격전류		A	630/1250
3	정격 주파수		헤르츠	50/60
4	1분 상용주파 내전압	총 가치	kV	42	55	80	95
		중단점		48	65	95	110
5	번개 충격 내전압	총 가치	kV	75	125/150	170	95
		중단점		85	150/160	185	215
6	정격 단시간 전류	주회로	카	25/2초
		접지 회로		25/2초
7	정격 피크 내전류		카	63			50
8	정격 전송 전류		A	1300~1700
9	정격 부하 투입 차단 전류		A	630
10	정격 케이블 충전 차단 전류		A	50/10
11	무부하 변압기 차단 전류		A	20
12	케이블 충전 지락 차단 전류		A	100			80
13	정격 단락 차단 전류		카	20
14	정격 단락 결로 전류		카	63			50
15	보호 등급			IP3X
16	부하 스위치 수명		시간	5000
17	접지 스위치 수명		시간	5000

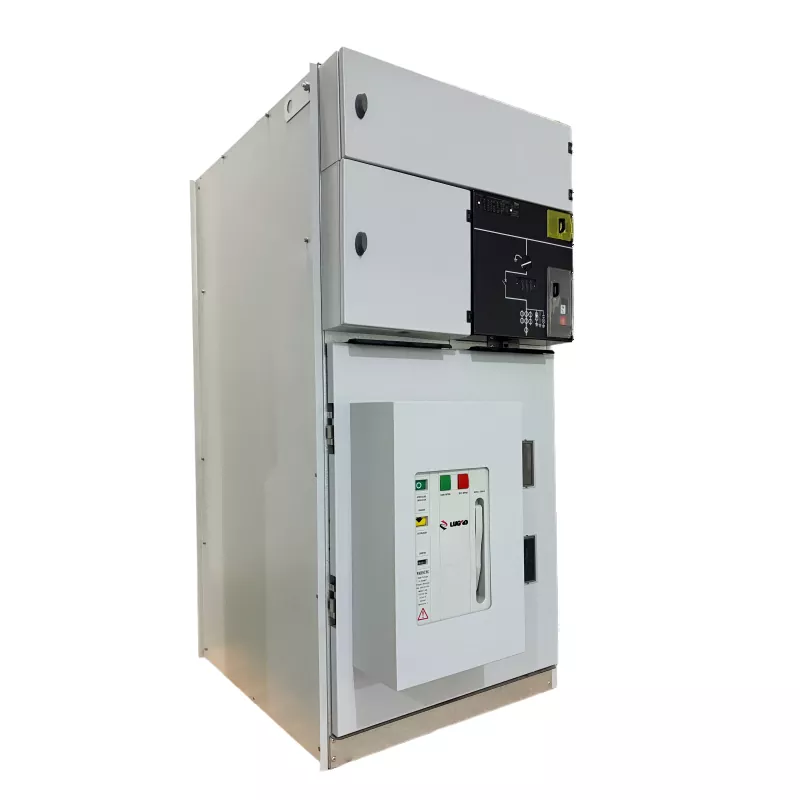

Indoor Gas Insulated Ring Main Unit Switchgear Panel with VCB

기술 사양

주요 전기 매개변수

정격 전압: 12kV / 24kV / 36kV
정격 주파수: 50Hz / 60Hz
정격 전류: 630A – 1250A
단락 차단 전류: 최대 25kA
전력 주파수 내전압: ≥ 42kV
번개 충격 내전압: ≥ 75kV

구조적 특징

가스절연 컴팩트 배전반 설계
통합 진공 회로 차단기(VCB)
높은 신뢰성을 위한 완전 밀폐형 탱크 구조
유연한 전력 분배를 위한 모듈형 구성
실내 설치에 적합

응용

그만큼VCB가 있는 실내 가스 절연 링 메인 유닛 배전반 패널안정적인 스위칭 및 보호가 필요한 중간 전압 배전 네트워크에 널리 적용됩니다.

도시 배전망
산업용 전원 공급 시스템
상업용 건물 및 주거용 커뮤니티
철도 및 교통 인프라
광업 및 야금 산업
송전 및 배전 프로젝트
재생 에너지 그리드 연결

주요 특징

밀폐형 진공 회로 차단기 설계–VCB가 있는 실내 가스 절연 링 메인 유닛 배전반 패널스테인레스 스틸 가스 챔버에 설치된 고체 밀봉 진공 회로 차단기를 사용합니다. 이 설계는 주 회로의 아크를 제거하고 높은 절연 신뢰성으로 긴 전기 서비스 수명을 보장합니다.
완전 밀봉 및 유지보수가 필요 없는 구조– 부스바, 차단 스위치, VCB, 변류기 등 모든 고전압 구성 요소는 밀봉된 가스 탱크 내부에 밀폐되어 먼지, 습기 및 외부 오염으로부터 보호됩니다.
컴팩트한 구조– 통합 설계로 설치 공간이 크게 줄어들어 실내 변전소, 조립식 변전소 및 전기실 공간이 제한된 프로젝트에 이상적입니다.
높은 운영 안전성– 오작동을 방지하고 안전한 시스템 작동을 보장하기 위해 5중 기계식 인터록 시스템과 방향성 압력 방출 채널이 장착되어 있습니다.
스마트 배포 호환성– 전기 작동 및 자동화를 위한 예약된 인터페이스를 통해 Lugao의 엄격한 품질 관리 및 신뢰할 수 있는 제조 표준이 지원되는 현대 지능형 배전 네트워크에 쉽게 통합할 수 있습니다.

Indoor Gas Insulated Ring Main Unit Switchgear Panel with VCB

루가오를 선택하는 이유

전문 제조업체 – 루가오 파워고전압 및 중압 전력 송배전 장비 전문 기업입니다.
첨단 생산 기술– 정밀한 제조 공정과 포괄적인 테스트 시스템으로 제품의 신뢰성을 보장합니다.
엄격한 품질 관리– VCB가 포함된 실내 가스 절연 링 메인 유닛 개폐 장치 패널은 다음을 포함한 국제 표준을 준수합니다.ISO9001, SGS, CCC 및 CE 인증.
업계 경험– 건식 변압기, 유입식 변압기 및 배전 장비에 대한 수년간의 전문 지식.
글로벌 애플리케이션– Lugao 솔루션은 전 세계적으로 전력망, 산업, 운송 및 인프라 프로젝트에 널리 사용됩니다.
기술지원– 전문 서비스 팀은 글로벌 고객에게 기술 지침과 장기적인 지원을 제공합니다.

FAQ

1. VCB가 장착된 실내 가스 절연 링 메인 유닛 배전반의 주요 기능은 무엇입니까?

그만큼VCB가 있는 실내 가스 절연 링 메인 유닛 배전반 패널중전압 배전 시스템용으로 설계되었습니다. 전기 회로의 안정적인 스위칭, 보호 및 절연을 제공하여 도시 그리드, 산업 시설 및 변전소에서 안정적인 전원 공급과 안전한 작동을 보장합니다.

2. RMU에서 진공 회로 차단기(VCB)를 사용하면 어떤 이점이 있습니까?

진공 회로 차단기는 탁월한 아크 소화 기능, 긴 전기 수명 및 최소한의 유지 관리 요구 사항을 제공합니다. 가스 절연 RMU 구조에 통합되면 스위칭 신뢰성, 작동 안전성 및 전반적인 장비 내구성이 향상됩니다.

3. Lugao 실내 가스 절연 링 메인 유닛 배전반(VCB 포함)은 일반적으로 어디에 설치됩니까?

공간 효율성과 높은 신뢰성이 요구되는 소형 변전소, 산업 플랜트, 상업용 건물, 주거 단지, 철도, 신재생 에너지 배전 시스템 등 실내 배전 환경에 널리 설치됩니다.

4. 가스 절연을 위해 Lugao를 선택하는 이유RMU 스위치기어?

Lugao는 선진 제조 기술과 엄격한 품질 관리, ISO9001, SGS, CCC, CE 등 국제 인증을 바탕으로 안정적인 배전 장비를 제공합니다. 변압기 및 전력 장비에 대한 강력한 전문 지식을 갖춘 Lugao는 글로벌 전력 인프라 프로젝트를 위한 안정적인 성능, 긴 서비스 수명 및 전문 기술 지원을 제공합니다.

핫 태그: VCB, 중국, 제조업체, 공급 업체, 공장이 있는 실내 가스 절연 링 메인 유닛 개폐 장치 패널
