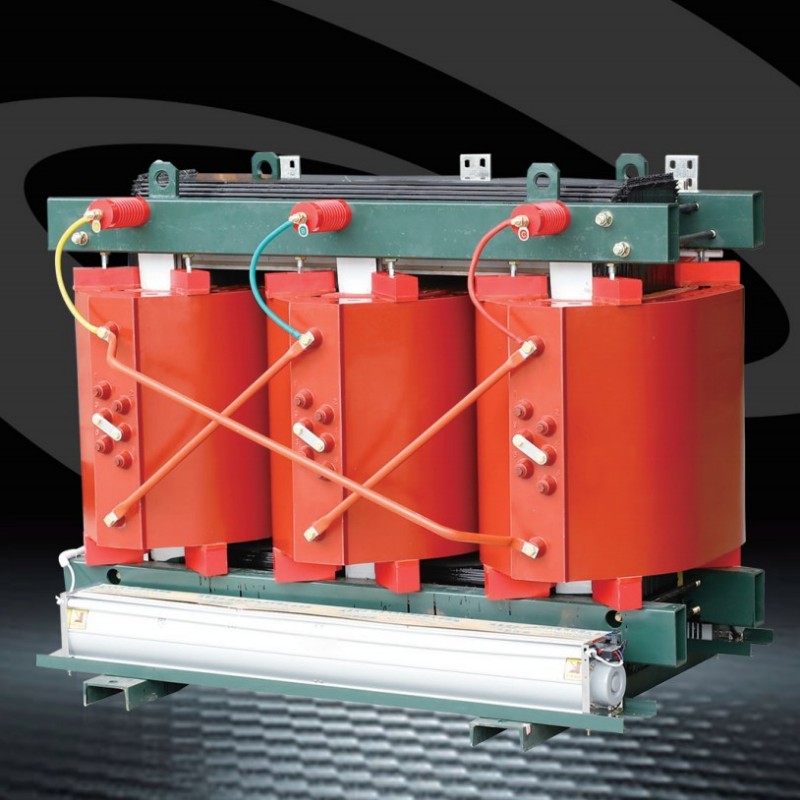

SC (B) 13-20-10kV 캐스트 수지 건식 유형 변압기에 대한 포괄적 인 가이드

전통적인 것과는 달리오일 배출 변압기, SC (B) 13-20KV 캐스트 수지 드라이 형 변압기는 에폭시 수지 캐스팅 기술을 활용하여 성능 표준을 재정의하여 중요한 인프라 및 도시 환경에 필수 불가결 한 선택입니다.

모델을 자세히 살펴보십시오 : SC (B) 13-20-10KV

기능을 탐색하기 전에 모델 이름을 해독하겠습니다.

S : 3 상 변압기를 나타냅니다 ( "S"는 중국어의 "3 상"을 나타냅니다).

C : 화재 안전과 내구성을 보장하는 주요 기술인 캐스트 수지 단열재를 나타냅니다.

(b) : 전통적인 와이어 상처 코일의 일반적인 문제를 해결하는 설계 선택 인 저전압 포일 wound 코일을 나타냅니다.

13 : 효율성 향상을위한 고급 엔지니어링 반복을 반영하는 설계 일련 번호.

: 정격 용량의 범위는 50kVa ~ 3150 kVa입니다.

20-10KV : 고전압 측 전압 레벨.

SC (B) 13-20kV 캐스트 수지 건식 유형 변압기의 작동 조건은 무엇입니까?

● 설치 고도 : 해발 1000m를 초과하지 않음;

● 전원 공급 장치 전압 파형 : 사인파와 유사합니다.

● 다중 위상 전원 공급 장치 전압의 대칭 : 다중 위상 변압기에 연결된 전원 공급 전압은 대칭이어야합니다.

● 주변 온도 : 최대 공기 온도 +40 ° C; 최대 일일 평균 온도 +30 ° C; 최대 연간 평균 온도 +20 ° C; 최소 공기 온도 -25 ° C (실내 변압기에 적용 가능).

캐스트 수지 드라이 유형 변압기를 특별하게 만드는 이유는 무엇입니까?

● 핵심

1. 코어는 높은 자기 투과성, 우수한 곡물 방향 및 45 ° 완전히 기울어 진 조인트를 갖는 냉간 제한 실리콘 스틸 시트로 구성됩니다. 코어는 코어 다리가 절연 테이프로 묶인 특수 사각형 튜브 풀 플레이트 구조를 사용합니다. 코어 표면은 수분과 녹을 방지하기 위해 특수한 수지로 코팅되어 노로드 손실, 무부하 전류 및 코어 노이즈를 효과적으로 감소시킵니다.

2. 안전, 화염 재지 및 오염이 없으면 부하 센터에 직접 설치할 수 있습니다.

3. 관리가없고 설치하기 쉬우 며 전체 운영 비용이 낮습니다.

4. 높은 수분 저항은 100% 습도에서 정상적인 작동을 허용하며 사전 건조없이 정전 후 다시 작동 할 수 있습니다.

5. 감소 손실, 낮은 부분 방전, 저음 및 강한 열 소산이 모두 보장됩니다. 포괄적 인 온도 보호 제어 시스템이 장착 된이 제품은 안전한 변압기 작동을위한 안정적인 보증을 제공합니다. 높은 신뢰성. 이미 운영중인 제품의 운영 연구를 기반으로 제품의 신뢰성 지표는 국제 전문 표준에 도달했습니다.

● 포일 코일

저전압 와인딩은 단일 구리 포일과 클래스 F 회전 절연과 전용 저전압 포일 권선 장착 기계에 상처를 입힌다. 포일 코일은 높은 단락 응력, 암페어 회전 불균형, 열 발생 불량, 와인딩 나선 각도 오류 및 저전압 고전류 와이어 상처 제품과 관련된 불안정한 수동 용접 품질의 두드러진 문제를 효과적으로 해결합니다. 우리 회사는 또한 수지 포팅 및 경화를 사용하여 수분 및 얼룩 방지 마감 처리를 만듭니다.

● 온도 제어 장치

변압기는 BWDK 시리즈 신호 온도계를 사용합니다. 온도 센서는 저전압 코일의 상단 절반에 내장되어 3 단계 각각의 작동 습도 수준을 자동으로 감지하고 표시합니다. 또한 온도 경보 및 트립 기능도 특징입니다.

● 전압 변환

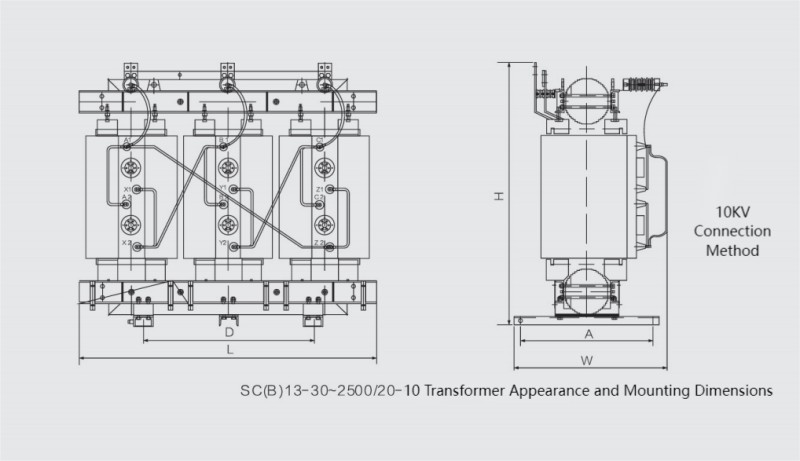

커넥터는 서로 다른 위치에서 10kV와 20kV 사이의 전압 변환을 허용하여 각각 10kV 및 20kV 시스템의 요구 사항을 충족시킵니다.

누가이 변압기가 필요합니까?

전력 시스템, 특히 고위험 또는 인구가 많은 지역에서는 안전성이 협상 할 수 없습니다. SC (B) 13-20-10KV 변압기는 이와 관련하여 화재 위험, 수분 및 작동 안정성을 다루는 기능을 갖춘 이와 관련하여 뛰어납니다. 트랜스포머의 단열재 인 화재 저항성, 오염이없는 작동 에폭시 수지는 본질적으로 불꽃이 있습니다. 고온에 노출 될 때 독성 가스를 방출하지 않으며 불을 피우지 않고 단기 과열을 견딜 수 있습니다. 이것은 변압기가 다음과 같은 화재에 민감한 위치에 이상적입니다.

● 지하 공간 : 지하철, 광산 및 터널.

● 공공 건물 : 학교, 병원 및 상업 센터.

● 중요한 시설 : 발전소, 유전 및 고층 건물.

같지 않은오일 배출 변압기, 현대적인 환경 표준에 맞는 토양이나 물 오염의 위험이 없습니다.

기술 사양 : 성능의 배후에있는 숫자

변압기의 다양성을 이해하려면 주요 기술 매개 변수를 살펴 보겠습니다.
