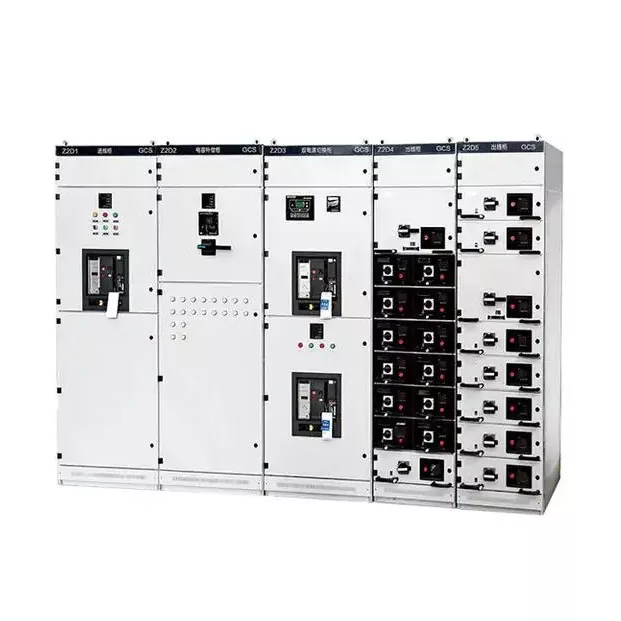

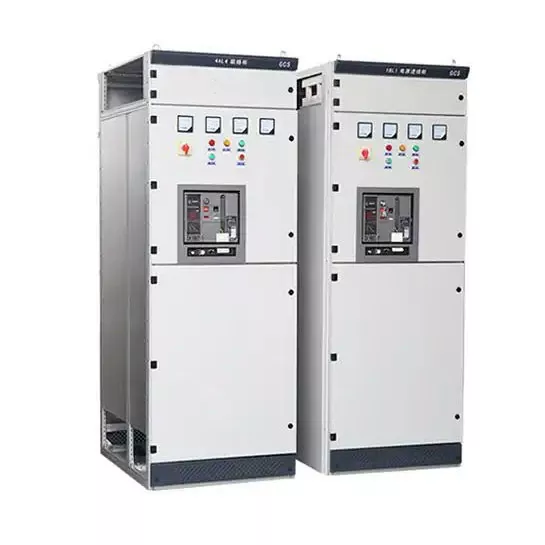

400V 저전압 인출형 폐쇄형 배전반

Model:GCS

중국 전문 제조업체 및 공급업체인 GCS Switchgear는 Lugao Power Co., Ltd.의 주력 제품으로 20년 이상의 제조 경험과 매년 많은 고객이 구매하고 있습니다. 이 400V 저전압 인출형 밀폐형 배전반은 서랍 유닛 설계를 채택하여 다양한 용량의 모듈과 혼합 및 일치할 수 있습니다. LUGAO 스위치기어는 CE, ISO 등 일련의 국제 인증을 보유하고 있습니다.

문의 보내기

제품 설명

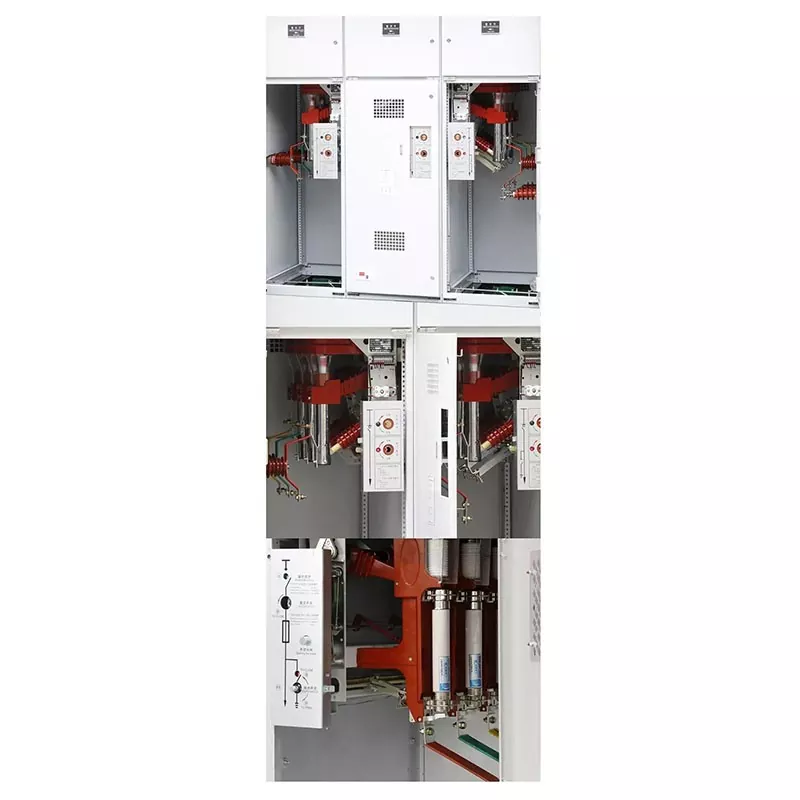

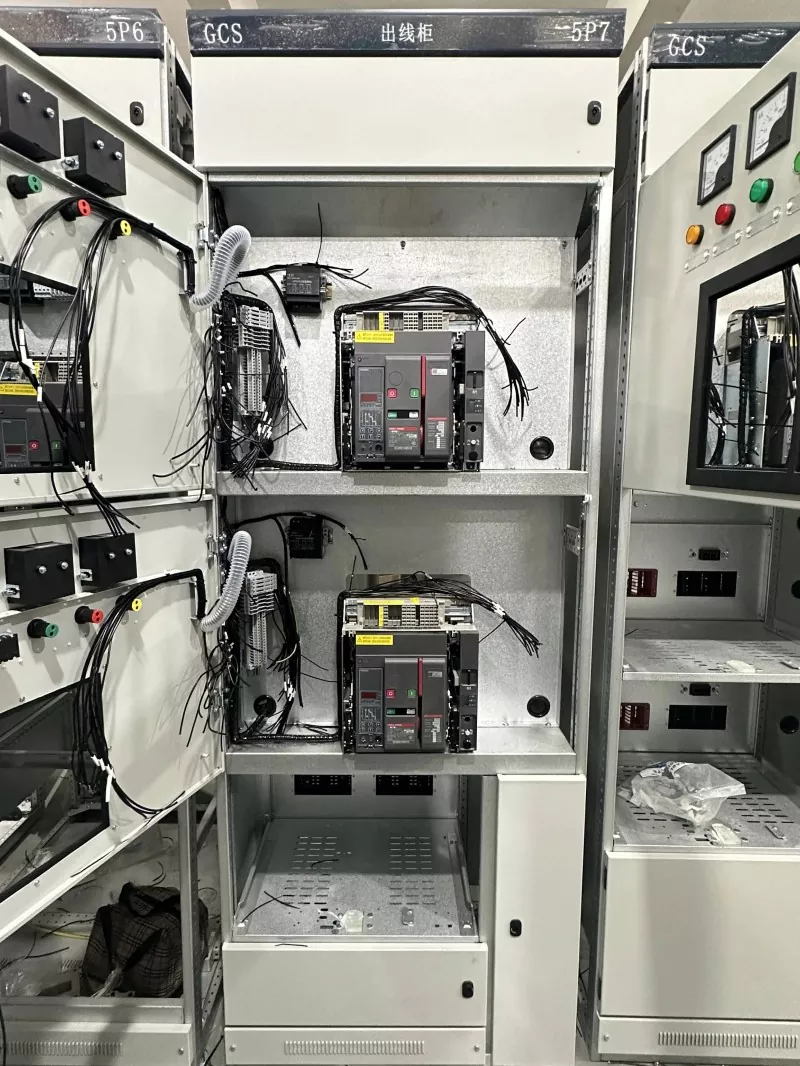

중국 전문 제조업체 및 공급업체인 Lugao 400V 저전압 인출형 폐쇄형 배전반은 주 회로 차단기를 통해 380V 전원 공급 장치에 연결되어 수직 버스바에 공급됩니다. 각 서랍 장치는 플러그 인 커넥터를 통해 버스바에서 전력을 끌어오고 두 번의 회로 복귀를 거친 다음 하단에서 나옵니다. 서랍유닛은 다양한 높이의 모듈을 갖고 있으며 다양한 용량의 모듈과 혼합 및 매칭될 수 있습니다. 스위치는 서랍 및 접지와 연동되어 감전을 방지합니다. 인클로저는 상단을 통해 냉각되고 수직 버스바 구획은 기능 장치로부터 격리되어 국부적인 과열을 방지합니다.

인출형 폐쇄배전반상업 및 산업 분야의 유통에 적합합니다. 전류, 전압 및 기타 조건을 실시간으로 모니터링하고 과부하 시 자동으로 경보를 울리며 안전과 위험 없는 작동을 보장합니다. 서랍 유닛은 기계적 수명이 매우 길고 분해가 용이하며 유지 관리 비용이 절감됩니다. 캐비닛의 보호 등급은 IP40에 도달하여 외부 습기 침입으로부터 내부 구성 요소를 보호합니다.

매개변수

주회로의 정격 전압(V)		AC 380(400). (660)
보조 회로의 정격 전압(V)		AC 220.380(400) DC 110.220
정격 위상(Hz)		50(60)
정격절연전압(V)		660(1000)
정격 전류(A)	수평 버스바	≤4000
	수직 부스바(MCC)	1000
부스바 정격 단시간 내전류(KA/1s)		50,80
버스바 정격 피크 내전류(KA/0.1s)		105,176
전력 주파수 테스트 전압(V/1min)	주 회로	2500
	보조 회로	1760
부스바	3상 4선 시스템	A.B.C.PEN
	3상 5선 시스템	A.B.C.PE.N
		IP30.IP40
