13.8KV MV HV 배전용 공기절연개폐기

배전용 13.8KV MV HV 공기 절연 개폐 장치는 안정적인 중전압 전력 제어 및 보호를 위해 설계되었습니다. 모듈형 구조와 고강도 금속 인클로저, 안전 연동 시스템으로 안정적인 작동과 손쉬운 유지 관리를 보장합니다. LUGAO의 맞춤형 구성, 유연한 피더 확장 및 엄격한 제조 표준은 설치 위험을 줄이는 동시에 다양한 배전 요구 사항을 충족하는 데 도움이 됩니다.

문의 보내기

제품 설명

루가오중국의 공기 절연 개폐기 제조업체 및 공급업체 중 하나입니다. 그만큼13.8KV MV HV 배전용 공기절연개폐기전력망의 전기 장비를 제어, 보호 및 격리하도록 설계된 중전압 배전 시스템입니다. 공기를 주요 절연 매체로 사용하고 금속으로 둘러싸인 캐비닛 내부에 진공 회로 차단기, 모선, 보호 계전기 및 변류기를 통합합니다.

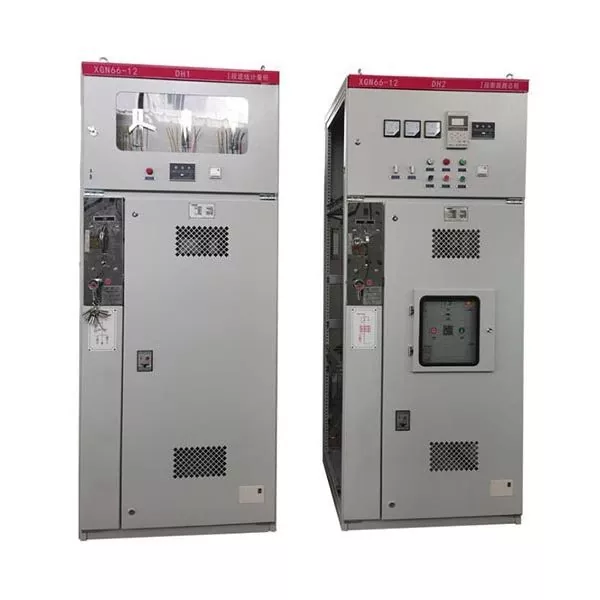

13.8KV MV HV Air Insulated Switchgear for power distribution

제조사 LUGAO Power Co., Ltd.고전압 개폐 장치20년 이상의 업계 경험을 보유한 제조업체로, 변전소, 산업 플랜트, 상업 시설 및 공공 전력 분배 시스템에 널리 사용되는 장비입니다. 모듈형 구조와 안전 연동 시스템은 안정적인 작동, 유연한 구성 및 편리한 유지 관리를 보장합니다.

13.8KV MV HV 배전용 공기절연 개폐장치의 주요 특징

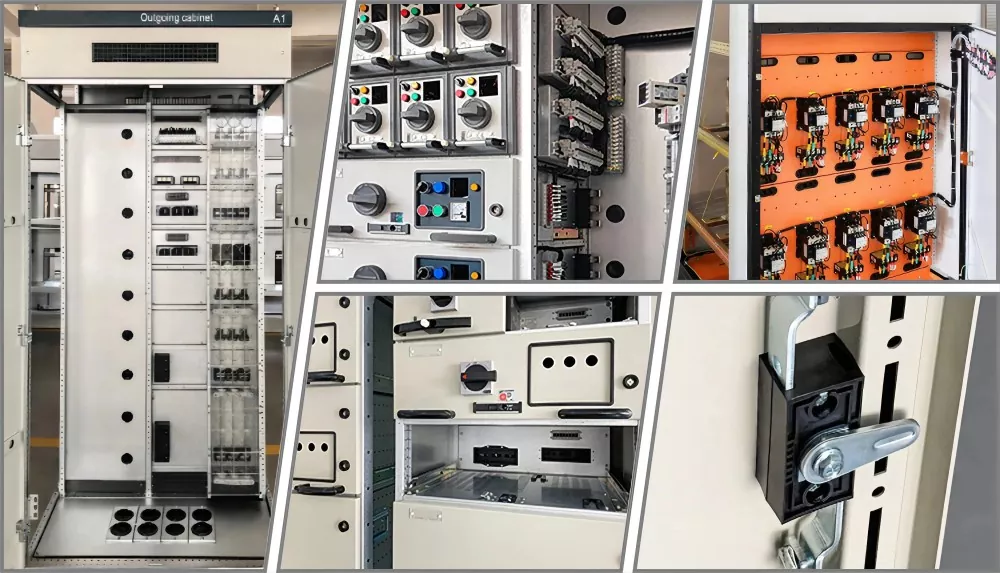

모듈식 수납공간 디자인– 회로 차단기, 모선, 변류기 및 보호 장치를 위한 별도의 구역.
고강도 금속 인클로저– 강력한 기계적 보호와 긴 서비스 수명을 제공합니다.
5점식 안전 연동 메커니즘– 잘못된 작동을 방지하고 작업자의 안전을 향상시킵니다.
진공 회로 차단기 호환성– 유연한 시스템 구성을 위해 여러 차단기 모델을 지원합니다.
확장 가능한 버스바 시스템– 추가 피더 캐비닛을 허용하고 향후 쉽게 확장할 수 있습니다.
원격 온도 모니터링– 보다 안전한 작동을 위해 실시간 모니터링이 가능합니다.
맞춤형 캐비닛 유형– 다양한 배전 프로젝트에 적용 가능합니다.

매개변수

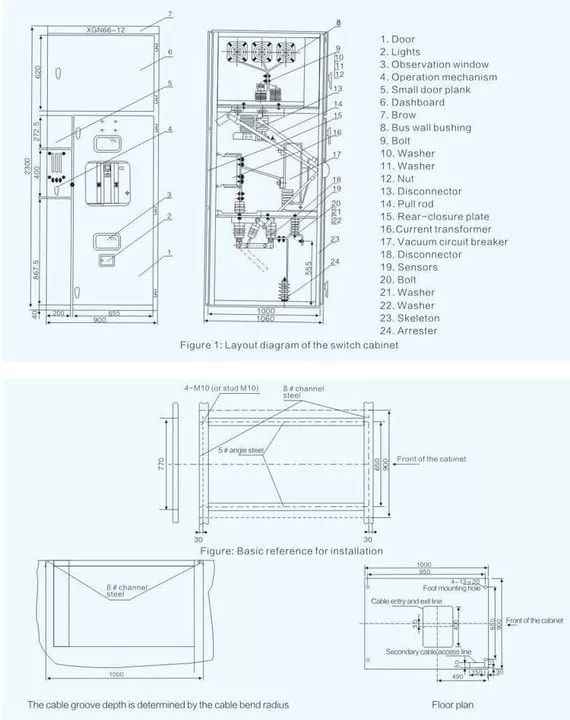

13.8KV MV HV Air Insulated Switchgear for power distribution

아니요.	목	단위	기술적인 매개변수
1	정격전압	KV	3.6,7.2,12
2	정격 상용주파 내전압	KV	땅,동일:42;골절:45
3	정격 낙뢰 충격 내전압	KV	땅,동일:75;골절:85
4	비율 빈도	헤르츠	50
5	정격 전류	A	6,301,250
6	정격단락차단전류(피크)	KV	20,25,31.5
7	정격단락폐로전류(피크)	KV	50,63,80.
8	정격 동적 안정 전류(피크)	KV	50,63,80
9	번개 전기 안정 전류 4S(RMS)	KV	20,25,31.5
10	보호 등급	IP	1P2X
11	크기(WDH)	mm	900X1000X2300
12	무게	kg	-600

배전용 13.8KV MV HV 공기 절연 개폐 장치는 어떻게 작동합니까?

배전 과정

전력은 들어오는 공급 케이블을 통해 개폐 장치로 들어갑니다.
부스바는 여러 개의 나가는 공급 장치에 전기를 분배합니다.
진공 회로 차단기는 스위칭 작동을 제어합니다.
보호 계전기와 변류기는 전기 상태를 모니터링합니다.

결함 보호

과부하 또는 단락이 발생하면 보호 계전기가 비정상적인 전류를 감지합니다.
회로 차단기는 결함이 있는 회로를 신속하게 차단합니다.
시스템은 다른 회로에 영향을 주지 않고 문제를 격리합니다.

장점

높은 신뢰성– 중전압 전력 시스템에서 널리 검증된 성숙한 공기 절연 기술을 활용하여 안정적이고 장기적인 작동을 보장합니다.
비용 효율적인 솔루션– 가스 절연 시스템에 비해 13.8kV 중·고압 공기 절연 개폐 장치는 설치, 운영 및 유지 관리 비용이 낮아 많은 배전 프로젝트에 경제적인 선택이 됩니다.
유연한 구성– 다양한 캐비닛 조합을 지원하므로 사용자는 네트워크 구조 및 프로젝트 요구 사항에 따라 다양한 피더 레이아웃을 설계할 수 있습니다.
유지관리 용이– 모듈식 구획 설계로 다른 회로의 작동에 영향을 주지 않고 검사, 유지 관리 및 구성 요소 교체가 용이합니다.
안전한 작동–13.8KV MV HV 배전용 공기절연개폐기잘못된 스위칭 작동을 방지하고 작업자의 안전을 향상시키는 기계적 연동 시스템이 장착되어 있습니다.

AIS와 GIS 개폐 장치의 차이점

특징	AIS 배전반	GIS 개폐 장치
절연 매체	공기	SF6 가스
설치공간	더 많은 공간이 필요합니다.	컴팩트한 디자인
유지	간편한 점검 및 유지보수	더욱 복잡한 유지 관리
비용	투자 비용 절감	더 높은 장비 비용
애플리케이션	산업 플랜트, 변전소	도시 변전소, 제한된 공간 환경
