개폐 장치는 모든 현대 전력 시스템의 중추입니다. 발전소의 발전기 단자부터 상업용 건물의 마지막 배전반까지 개폐 장치는 전력 흐름을 안전하고 안정적으로 유지하는 스위칭, 보호, 격리 및 모니터링의 필수 기능을 수행합니다. 이것이 없으면 전기 네트워크의 제어된 작동이나 안전한 오류 관리가 불가능합니다.
전 세계적으로 전력 수요가 증가하고 전력 네트워크가 더욱 복잡해지고 재생 가능 에너지원의 통합이 가속화됨에 따라 스위치기어에 대한 요구 사항도 빠르게 진화하고 있습니다. 더 높은 단락 내량 등급, 더 스마트한 보호 조정, 디지털 모니터링 통합, 더 엄격한 환경 성능 표준은 전 세계 유틸리티, 산업 운영자 및 인프라 개발자가 요구하는 사양을 재편하고 있습니다.
이 백서는 저전압 배전 개폐기부터 중전압 링 기본 장치 및 고전압 금속 폐쇄형 개폐 장치에 이르기까지 전압 등급 전반에 걸쳐 개폐 장치 기술에 대한 철저한 조사를 제공합니다. 이는 각 제품 범주의 기본 엔지니어링 원칙, 사양을 관리하는 주요 성능 매개변수 및 표준, 기본 응용 프로그램 도메인 및 기술 선택 결정을 안내하는 구조화된 조달 방법론을 다룹니다.
루가오전력(주)는 OEM 기능, 강력한 맞춤형 엔지니어링 지원 및 광범위한 글로벌 수출 경험을 통해 IEC, ANSI 및 IEEE 표준에 인증된 제품을 제공하는 전체 개폐기 전압 범위의 중국 기반 제조업체입니다. 이 문서에서는 또한 Lugao Power의 제품 포트폴리오, 제조 역량 및 글로벌 스위치기어 프로젝트를 위한 신뢰할 수 있는 공급 파트너로서의 경쟁력 있는 위치를 제시합니다.
전 세계적으로 설치된 발전 용량은 2024년에 9,000GW를 넘어섰고 매년 약 3%씩 계속해서 증가하고 있습니다. 석탄, 가스, 원자력, 수력, 태양열 또는 풍력으로 생성된 해당 용량의 모든 와트는 발전기에서 소비자로 이동하는 동안 개폐 장치 시스템을 여러 번 통과해야 합니다. 이 스위치기어 인프라의 안정적이고 안전한 작동은 단순히 엔지니어링 고려사항이 아닙니다. 그것은 현대 사회가 기능하기 위한 전제 조건이다.
전기 접근성, 네트워크 안정성, 인프라 확장 속도는 경제 경쟁력을 결정하는 중요한 요소입니다. 스위치기어 고장으로 인한 정전으로 인해 산업 경제는 생산 손실과 장비 손상으로 인해 연간 수십억 달러의 손실을 입게 됩니다. 반대로, 잘 설계되고 적절하게 유지 관리되는 스위치기어 시스템은 병원 운영부터 반도체 제조, 데이터 센터 서비스에 이르기까지 모든 것을 뒷받침하는 고가용성 네트워크를 가능하게 합니다.
글로벌 스위치기어 시장은 2023년 약 1,270억 달러 규모로 평가되었으며, 2030년까지 연평균 성장률(CAGR) 6.8~7.9%로 성장해 약 2,000~2,150억 달러에 이를 것으로 예상됩니다. 주요 성장 동인은 다음과 같습니다.
| 지역 | 2023년 (미화 10억 달러) | 2030F (USD 10억 달러) | CAGR | 기본 드라이버 |
| 아시아태평양 | 미화 52.4달러 | 87.6달러 | 7.6% | 산업화 |
| 유럽 | 미화 28.1달러 | 44.8달러 | 6.9% | 그리드 업그레이드, SF₆ 단계적 폐지 |
| 북아메리카 | USD 24.6 | 미화 39.4달러 | 7.0% | 노후화된 인프라, RE 구축 |
| 중동 및 아프리카 | 미화 12.3달러 | 미화 22.1달러 | 8.7% | 대전 |
| 라틴 아메리카 | 미화 9.6달러 | 15.7달러 | 7.2% | 그리드 확장 |
표 1 — 지역별 글로벌 배전반 시장, 2023~2030년(예시)
"라는 용어개폐 장치"는 전기 차단 스위치, 퓨즈, 회로 차단기 및 조정된 통합 시스템으로 조립된 관련 제어, 보호, 계측 및 모니터링 장비의 조합을 총칭합니다. 개폐 장치는 전력 시스템의 전기 장비를 제어, 보호 및 격리합니다. 이는 전력 네트워크와 해당 부하 사이의 인터페이스이며, 네트워크를 안전하게 유지하는 보호 및 제어 체계를 위한 시행 메커니즘입니다.
스위치기어 어셈블리는 수백 밀리미터의 벽 공간을 차지하는 단일 저전압 배전반부터 수천 평방미터에 달하는 가스 절연 고전압 변전소까지 물리적 규모가 다양할 수 있습니다. 이러한 규모 범위에도 불구하고 모든 스위치기어는 동일한 기본 기능 세트를 수행합니다.
| 기능 | 설명 및 중요성 |
| 스위칭 | 정상적인 작동 조건에서 전기 회로를 만들고 차단합니다. 계획된 네트워크 재구성, 부하 전송 및 유지 관리를 위한 장비 격리를 지원합니다. |
| 보호 | 비정상적인 조건(과전류, 단락, 지락, 전압 편위)을 감지하고 신속한 회로 차단을 시작하여 장비 손상을 제한하고 연쇄 오류를 방지합니다. |
| 격리 | 회로에 검증되고 가시적이며 안전한 전기 차단 장치를 생성하여 직원이 부주의한 재통전 위험 없이 전원이 차단된 장비에서 작업할 수 있도록 합니다. |
| 측정 및 계량 | 청구, 모니터링, 부하 관리 및 전력 품질 평가를 위해 전압, 전류, 전력, 에너지, 역률 및 고조파를 측정합니다. |
| 모니터링 및 제어 | 회로 상태, 경보 상태 및 장비 상태에 대한 로컬 및 원격 가시성을 제공합니다. SCADA 또는 변전소 자동화 시스템을 통해 원격 스위칭 작업을 가능하게 합니다. |
표 2 — 배전반의 5가지 핵심 기능
배전반의 가장 중요하고 기술적으로 까다로운 기능은 오류 전류 차단입니다. 전력 시스템에서 단락이 발생하면 오류 전류가 밀리초 내에 정상 작동 전류의 10~50배에 도달할 수 있습니다. 신속하게 차단하지 않으면 이러한 결함 전류로 인해 케이블, 변압기 및 기타 장비에 치명적인 열적, 기계적 손상이 발생할 수 있습니다.
스위치기어 어셈블리의 기본 차단 장치인 회로 차단기는 세 가지 작업을 빠른 순서로 수행해야 합니다. 즉, 관련 보호 계전기를 통해 오류를 감지하고, 전기 접점을 분리하고, 분리 접점 사이에 형성되는 아크를 끄는 것입니다. 아크 소멸 메커니즘은 다양한 회로 차단기 기술 간의 주요 차별화 요소이며 7장에서 자세히 설명합니다.
스위치기어의 가장 기본적인 분류는 작동하는 전압 레벨에 따른 것입니다. 전압 수준에 따라 필요한 절연 간극, 아크 에너지 수준, 장비 크기 및 적용 가능한 표준이 결정됩니다. 산업 표준 전압 분류는 다음과 같습니다.
| 전압 등급 | 전압 범위 | 일반적인 응용 분야 | 1차 표준 |
| 저전압(LV) | 최대 1,000V AC | 건물분배, 모터제어, 산업용 패널 | IEC 61439, IEC 60947, UL 508A |
| 중전압(MV) | 1kV – 52kV | 1차 배전, 산업용 공급, RE 프로젝트 | IEC 62271-100 / -200 / -202 |
| 고전압(HV) | 52kV – 800kV | 송전 변전소, 그리드 상호 연결 | IEC 62271-100 / -203, IEEE C37 |
| 초고전압(UHV) | 800kV 이상 | 장거리 HVDC/HVAC 전송 백본 | IEC 62271(특수) |
표 3 — 전압 레벨에 따른 배전반 분류
메모:"중전압"과 "고전압"의 정의는 표준 기관과 지역 협약에 따라 다릅니다. IEC 용어에서 HV는 1kV를 초과하는 모든 전압을 포괄하며, "고전압"(1~52kV, 실무자는 MV라고도 함)과 52kV를 초과하는 "초고압"(EHV)을 더욱 구분합니다. 이 백서는 실무자 규칙을 사용합니다: LV ≤1 kV; MV = 1–52kV; HV = 52-800kV.
전압 레벨 외에도 스위치기어는 몇 가지 다른 중요한 차원에 따라 분류됩니다.
| 차원 | 카테고리 |
| 절연 매체 | 공기 절연(AIS), 가스 절연 SF₆(GIS), 진공, 오일(레거시), 고체 유전체 |
| 인클로저 유형 | 금속밀폐형, 금속외장형, 큐비클형, 개방형(실외) |
| 중단 매체 | 에어 블래스트, 오일, 진공, SF₆, CO2 / 청정 공기(신생) |
| 실내/실외 | 실내 스위치기어(통제된 환경); 실외배전반(내후구조) |
| 고정 / 인출 가능 | 고정형 회로 차단기(저렴한 비용, 낮은 유연성) 대 인출형/인출형 차단기(간편한 유지 관리, 핫 교체) |
표 4 — 추가 배전반 분류 치수

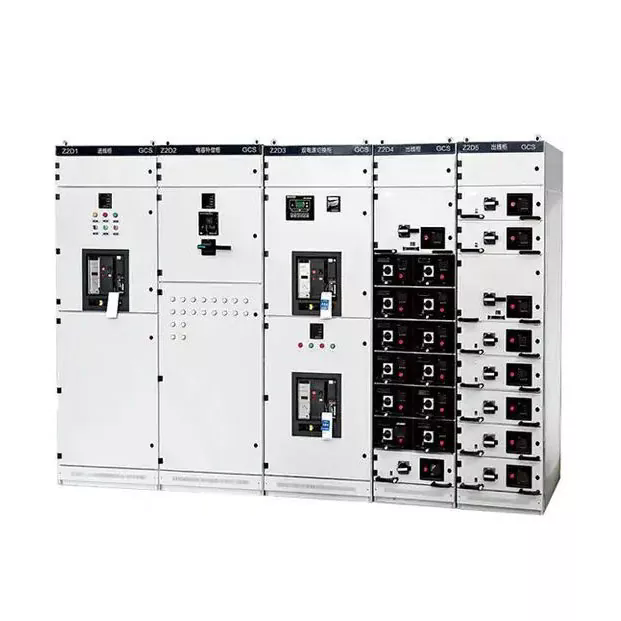

저전압 스위치기어는 최대 1,000V AC(또는 1,500V DC)의 시스템 전압에서 작동하여 최종 사용자에게 전력을 분배하는 최종 단계를 포괄합니다. LV 스위치기어는 모든 스위치기어 범주 중 장치 수 기준으로 가장 많습니다. 말 그대로 주거용, 상업용 및 산업용 건물, 데이터 센터, 병원 및 제조 시설에 전 세계적으로 수십억 개의 장치가 설치되어 있습니다. 낮은 전압 레벨에도 불구하고 LV 스위치기어는 간단하지 않습니다. 최신 LV 시스템은 큰 고장 전류, 복잡한 고조파 환경, 고밀도 연결 부하, 점점 더 정교해지는 전력 품질 및 에너지 관리 요구 사항을 관리해야 합니다.
IEC 61439에 정의된 저전압 개폐 장치 및 제어 장치 어셈블리(LVSCA)에는 일반적으로 다음과 같은 기능 구성 요소가 통합되어 있습니다.

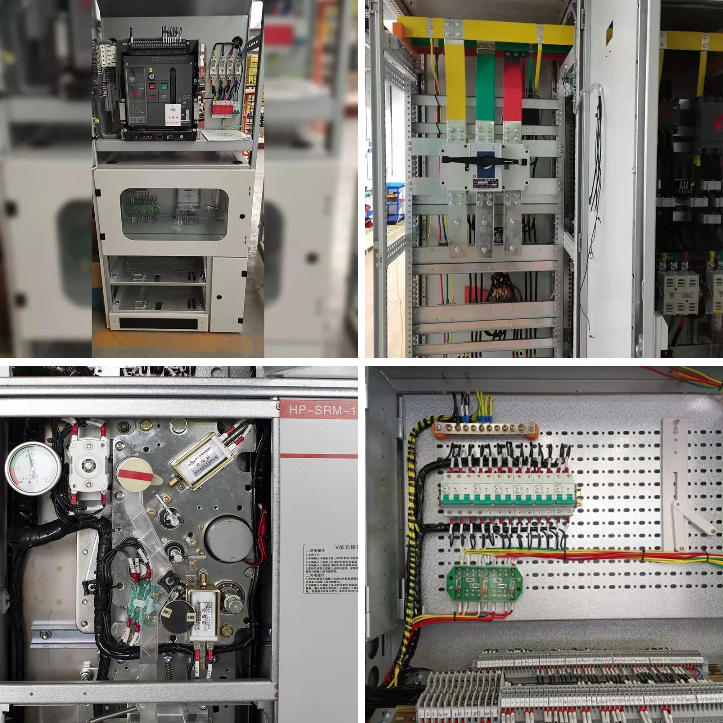

그림 1 — 저전압 주 배전반 개폐 장치
IEC 61439는 구조 및 기능적 특성을 기반으로 여러 유형의 저전압 스위치기어 및 제어기어 어셈블리(LVSCA)를 정의합니다.
| 매개변수 | 설명 및 일반적인 값 |
| 정격전압(Ue) | 어셈블리의 작동 전압. 공통 값: 230/400V, 400/690V, 1,000V. |
| 정격전류(In) | 온도 제한을 초과하지 않고 어셈블리가 전달할 수 있는 최대 연속 전류입니다. 범위: 63A ~ 6,300A |
| 단락 내성(Icw) | 피크 및 단시간 내전류. 일반적인 값: 25kA, 50kA, 80kA(1초 또는 3초). |
| 차단용량(Icu/Ics) | 회로 차단기의 최종(Icu) 및 서비스(Ics) 단락 차단 용량입니다. 설치 지점에서 최대 예상 오류 전류를 초과해야 합니다. |
| 보호 등급(IP) | 실내 산업용 최소 IP3X; IEC 60529에 따라 실외 또는 열악한 환경을 위한 IP54 또는 IP65. |
| 내부 분리 형태 | IEC 61439 양식 1-4b는 기능 장치와 부스바 간의 분리를 정의합니다. 더 높은 형태는 안전성과 결함 억제를 향상시킵니다. |
표 5 - 주요 LV 배전반 기술 매개변수

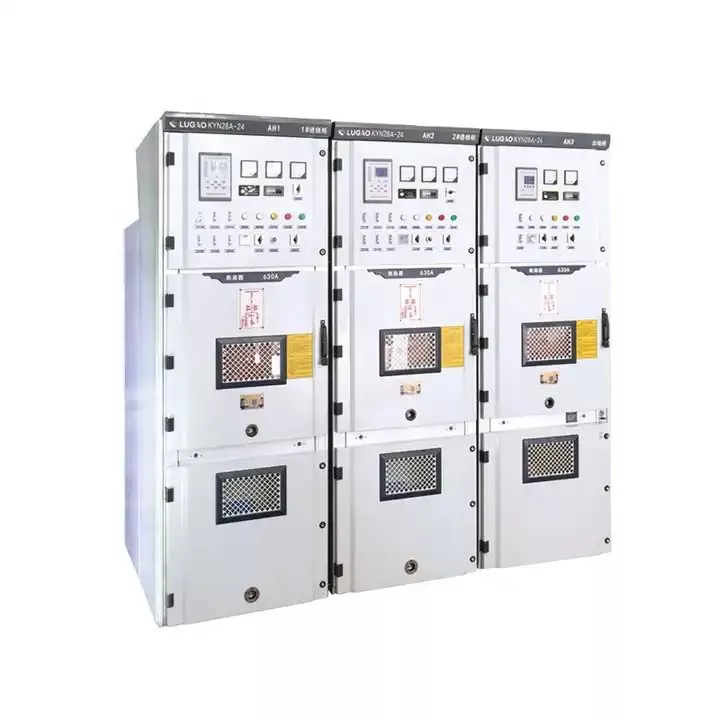

중전압 개폐 장치는 1kV ~ 52kV 범위에서 작동하며 배전 네트워크의 기본 스위칭 및 보호 수준을 나타냅니다. 이는 대량 송전 변전소의 2차 터미널, 1차 배전 변전소, 대규모 산업 시설, 재생 에너지 플랜트의 연결 지점 및 박스형 변전소 내에서 발견됩니다. MV 스위치기어는 배전망의 오류 제거 속도, 보호 선택성 및 운영 유연성을 결정합니다.
MV 부문은 SF₆ 가스의 단계적 폐지, 디지털 보호 및 모니터링 통합, 스마트 그리드 아키텍처 요구에 따라 모든 배전반 카테고리 중 가장 중요한 기술 혁신을 겪고 있습니다.
| 건축 유형 | 특성 및 응용 |
| 금속폐쇄배전반 | 모선, 스위칭 장치 및 케이블 연결을 위한 별도의 구획이 있는 접지된 금속 인클로저 내에 모든 충전 부품이 포함되어 있습니다. 현대적인 실내 MV 설치를 위한 표준(IEC 62271-200). |
| 금속 피복 개폐 장치 | 모든 충전부와 구획 사이에 완전한 금속 장벽이 있는 하위 카테고리입니다. 최고 수준의 내부 결함 억제(IEC 62271-200 LSC2B). |
| 큐비클형 배전반 | 비 아크 방지 칸막이 패널이 라인업으로 조립되었습니다. 더 경제적이지만 아크 결함 성능이 낮습니다. |
| 가스절연개폐장치(GIS) | 밀봉된 SF₆ 충전 또는 대체 가스 인클로저에 모든 충전 부품이 들어있습니다. 매우 컴팩트하여 공간이 제한된 설치에 적합합니다. |
| 공기절연개폐장치(AIS) | 금속 인클로저 또는 개방형 구조물 내에서 공기 단열재를 사용합니다. 설치 공간은 더 크지만 더 간단하고 비용 효율적입니다. |
RMU(Ring Main Unit)는 도시 및 교외 MV 케이블 시스템의 표준 토폴로지인 링 피드 배전 네트워크용으로 설계된 공장에서 밀봉된 소형 MV 스위치기어 어셈블리입니다. RMU는 일반적으로 두 개의 링 피더 스위치 위치와 보호 장치가 있는 하나 이상의 변압기 피더 위치를 제공합니다.
그림 2 - 링 메인 유닛(RMU): 배전망용 소형 MV 스위치기어
RMU는 두 가지 기본 절연 변형으로 제공됩니다.
| 기술 | 작동 원리 | 주요 장점 | 제한 사항 |
| 진공CB | 고진공 차단기 병에서 아크 담금질 | 긴 수명(>10,000회 작동), 가스 없음, 소형, 낮은 유지 관리 | 52kV 이하로 제한됨 |
| SF₆ CB | 가스 흐름이 가압실 내 아크를 소멸시킵니다. | 높은 차단용량, 우수한 절연성, 콤팩트함 | 높은 GWP(~23,500), 환경 문제, 가스 모니터링 필요 |
| 에어 블래스트 CB | 고압 공기가 아크를 소멸시킵니다. | 유해가스 없음, 실외 사용에 적합 | 큰 크기, 높은 유지 관리, 대체로 구식 |
표 6 - MV 회로 차단기 기술 비교
| 매개변수 | 일반적인 범위/값 |
| 정격전압 | 3.6kV, 7.2kV, 12kV, 17.5kV, 24kV, 36kV, 40.5kV, 52kV |
| 정격 정상 전류 | 630A, 1,250A, 1,600A, 2,000A, 2,500A, 3,150A, 4,000A |
| 단락 차단 전류 | 12.5kA, 16kA, 20kA, 25kA, 31.5kA, 40kA, 50kA |
| 단시간 내성 | 일반적으로 정격 단락 전류에서 1초 또는 3초 |
| LIWV(낙뢰 충격 저항) | IEC 62271-1에 따라 60kV(7.2kV 등급) ~ 250kV(52kV 등급) |
| 작동 메커니즘 | 스프링 충전 모터(표준); 수동 또는 솔레노이드 옵션 |
| 적용규격 | IEC 62271-100, IEC 62271-200, GB/T 3906, ANSI C37.20 |
표 7 - MV 배전반 기술 사양
고전압 개폐 장치는 52kV 이상의 시스템 전압에서 작동하며 일반적으로 사용되는 전압은 72.5kV, 145kV, 245kV, 420kV 및 550kV입니다. 이 장비는 전력 시스템의 최고 에너지 계층인 대량 전송 네트워크의 중요한 스위칭 및 보호 인프라를 형성하며, 발전 센터와 지역 부하 센터 사이의 장거리에 걸쳐 대량의 전기 에너지를 전송하는 역할을 합니다.
HV 스위치기어 고장의 결과는 심각합니다. 주요 220kV 송전 변전소의 단일 결함 회로 차단기는 수백 메가와트의 발전 또는 부하를 차단할 수 있습니다. HV 수준의 고장 전류로 인한 장비 손상은 재앙적이고 비용이 많이 들 수 있습니다. 이 맥락은 HV 스위치기어가 충족해야 하는 매우 까다로운 성능과 엄격한 테스트 요구 사항을 설명합니다.
AIS 기술에서는 회로 차단기, 단로기, 접지 스위치, 계기용 변압기와 같은 HV 스위치기어 구성 요소가 충전부와 접지 사이에 절연을 제공하는 공기가 있는 야외 구조물에 설치됩니다. AIS 변전소는 수십 년 동안 전송 수준 전환의 표준이었으며 단순성, 저렴한 비용, 유지 관리 및 검사의 용이성으로 인해 전 세계적으로 널리 사용되고 있습니다.
AIS 변전소에는 안전 여유 공간을 유지하기 위해 상당한 토지 면적이 필요합니다. 일반적인 220kV AIS 변전소에는 1~3헥타르가 필요할 수 있으며 상과 접지 사이에 수 미터의 공간이 필요합니다.
GIS 기술에서는 모든 활성 구성 요소가 SF₆ 가스로 채워진 밀봉된 원통형 알루미늄 인클로저 내에 보관됩니다. SF₆의 탁월한 유전 특성으로 인해 상간 및 상간 간격이 크게 줄어들어 변전소 설치 공간이 AIS 면적의 10~15%로 줄어듭니다.
GIS는 도시 지하 변전소, 해양 플랫폼, 고지대 및 심하게 오염된 산업 지역과 같이 공간이 제한된 환경에서 선호됩니다.
그림 3 — 고전압 가스 절연 개폐 장치(GIS) 전송 변전소
하이브리드 스위치기어는 단일 소형 SF₆ 충전 모듈 내에 여러 주요 기능(회로 차단기, 단로기, 접지 스위치, 변류기)을 통합합니다. 이를 통해 AIS와 GIS 사이의 중간 비용으로 공간을 줄일 수 있습니다. HGIS는 전체 GIS 비용이 많이 드는 브라운필드 확장 및 용량 추가에 점점 더 많이 사용되고 있습니다.
SF₆ 퍼퍼형 또는 자체 폭발 회로 차단기가 지배적인 HV 기술입니다. 접촉 형상 및 아크 제어의 개선으로 작동 에너지가 줄어들어 대형 유압/공압식 액추에이터 대신 안정적인 스프링 작동식 메커니즘이 가능해졌습니다. HV(CO2/O2 혼합물, 진공 차단기)에 대한 단계적 SF₆ 대안은 아직 연구 중이며 2026년 현재 상업적 배포가 제한되어 있습니다.
| 매개변수 | Lugao HV 배전반 사양 |
| 전압 범위 | 3,600V – 40,500V(IEC 62271-1 전압 등급 정의 준수) |
| 정격 정상 전류 | 최대 4,000A |
| 단락 내성 | 최대 50kA(1초 단시간 내구성) |
| 인클로저 유형 | 완전히 절연된 금속으로 둘러싸인 캐비닛; 실내 및 실외 구성 |
| 절연 매체 | 공기 절연(AIS)/고체 절연; SF₆ 구성 가능 |
| 표준 준수 | IEC 62271-100, IEC 62271-200, IEC 62271-1, GB/T 3906, ANSI/IEEE C37 시리즈 |
| 인증 | CE, ISO, CCC; 타사 유형 테스트를 거쳤습니다. |
표 8 - Lugao Power HV 스위치기어 기술 사양
회로 차단기 접점이 부하 또는 고장 전류로 인해 분리되면 전기 에너지는 접점 사이에 플라즈마 아크를 유지합니다. 온도는 5,000~20,000K에 도달하며 꺼질 때까지 최대 고장 전류를 전달합니다. 차단기의 아크 소호 기능(자연 전류 0에서 차단 속도)에 따라 최대 차단 가능 오류 전류(차단 용량)와 에너지 통과가 결정됩니다.
차단 매체, 접점 형상 및 작동 메커니즘 설계는 차단기 성능 및 유지 관리 요구 사항을 정의합니다.
| 중간 | 전압 범위 | 놀라운 성능 | 환경에 미치는 영향 | 유지 | 경향 |
| 진공 | LV – 52kV | 훌륭한 | 없음 | 매우 낮음 | 성장 |
| SF₆ 가스 | MV – HV | 훌륭한 | GWP 23,500 ⚠ | 낮음(밀봉) | 규제 ↓ |
| 항공(ACB) | LV | 좋은 | 없음 | 보통의 | 안정적인 |
| 오일(대량) | MV(레거시) | 좋은 | 화재 위험 | 높은 | 레거시 ↓ |
| CO2 혼합물 | MV–HV(개발자) | 신흥 | GWP ~1 | 미정 | 연구개발 단계 |
표 9 — 배전반 카테고리 전반에 걸친 아크 담금질 매체 비교
EU F-가스 규정(EU 2024/573)은 2030년부터 신규 MV 설치에 대한 SF₆를 단계적으로 폐지합니다. 다른 지역에서도 유사한 규칙을 채택하고 있습니다. 업계의 반응은 다음과 같습니다.
⚠ 조달 참고 사항
수명이 20~30년인 프로젝트의 경우 SF₆ 없는 기술을 지정하면 조기 교체 비용을 피할 수 있습니다. Lugao Power의 진공 및 고체 절연 MV 스위치기어는 규정을 준수하는 미래 지향적인 대안을 제공합니다. 최적의 SF₆-free 솔루션을 위해 Lugao 엔지니어링을 활용하세요.
| 매개변수 | 정의 및 중요성 |
| 정격전압(Ur) | 스위치기어가 지속적으로 작동할 수 있는 최고 시스템 전압입니다. 설치 시 최대 작동 전압을 초과해야 합니다. |
| 정격단락차단전류(Isc) | 차단기가 안정적으로 차단할 수 있는 최대 고장 전류입니다. 예상되는 시스템 오류 전류를 초과해야 합니다. |
| 정격 단시간 내구성(Icw) | 최대 전류 개폐 장치는 구조적 손상 없이 정의된 시간(1초 또는 3초) 동안 작동할 수 있습니다. |
| 정격 정상 전류(Ir) | 부하 증가에 대한 여유가 있는 열 제한 내 최대 연속 부하 전류입니다. |
| 절연 수준(LIWV/SIWV) | 낙뢰 충격 저항 및 스위칭 충격 저항 전압. 서지 보호와 조화를 이루어야 합니다. |
| 내부 아크 분류(IAC) | IEC 62271-200 범주(A, B, AB)는 내부 아크 결함의 안전한 억제를 정의합니다. |
| 서비스 연속성 손실(LSC) | IEC 62271-200 LSC1/LSC2/LSC2B 범주는 유지 관리 중에 인접한 베이에 전원이 계속 공급되는지 여부를 정의합니다. |
표 10 — 중요 배전반 기술 매개변수
| 기준 | 몸 | 범위 |
| IEC 62271-1 | IEC | HV 개폐 장치 및 제어 장치의 공통 사양 - 모든 전압 등급. |
| IEC 62271-100 | IEC | AC 회로 차단기 - 기본 MV/HV CB 표준. |
| IEC 62271-200 | IEC | 1kV~52kV용 AC 금속 폐쇄 개폐 장치 - MV 조립품. |
| IEC 62271-203 | IEC | >52kV용 가스 절연 금속 폐쇄 개폐 장치(GIS) - 전송 GIS. |
| IEC 61439-1 / -2 | IEC | LV 스위치기어 어셈블리 - 설계 검증 및 정기 테스트. |
| ANSI/IEEE C37 시리즈 | IEEE | AC HV 회로 차단기(C37.04/06/09), MV 스위치기어(C37.20), 테스트를 다룹니다. |
| GB/T 3906 | 낭 | 3.6–40.5 kV 금속 폐쇄 개폐 장치에 대한 중국 표준입니다. IEC 62271-200과 동일합니다. |
| IEC 60947 시리즈 | IEC | LV 개폐 장치 및 제어 장치 - 차단기, 단로기, 접촉기에 대한 장치 표준입니다. |
표 11 — 배전반에 대한 주요 국제 표준
| 단계 | 활동 | 주요 질문 및 결과물 |
| 1 | 시스템 분석 | 단락 분석을 수행/검토합니다. 각 위치에서 최대 예상 오류 전류를 결정합니다. |
| 2 | 부하 및 전압 정의 | 해당되는 경우 정격 정상 전류, 시스템 전압, 전압 조정, OLTC 요구 사항을 정의합니다. |
| 3 | 기술선택 | 전압 등급(LV/MV/HV), 차단 매체(진공/SF₆/공기), 외함 유형(AIS/GIS/금속 폐쇄), 실내/실외 구성을 선택하세요. |
| 4 | 표준 정의 | 적용 가능한 표준을 식별하고 RFQ에 필수 인증(IEC, ANSI, CE, CCC, DNV 등)을 지정합니다. |
| 5 | 보호 조정 | 릴레이 기능, 시간-현재 조정, 통신 프로토콜(IEC 61850, Modbus, DNP3), IAC/LSC 요구 사항을 정의합니다. |
| 6 | 사이트 조건 | 온도, 고도, 습도, 오염, 지진 지역, 실내/실외 설치를 정의합니다. 정격 감소 및 인클로저 사양을 결정합니다. |
| 7 | 견적 및 평가 | 기술 사양을 발행합니다. 입찰 평가: 규정 준수, 유형 테스트, 제공, 지원, TCO. |
표 12 — 7단계 배전반 사양 및 조달 프로세스
| 다음과 같은 경우에 진공/고체절연 MV 배전반을 선택하십시오. | 다음과 같은 경우 SF₆ GIS를 선택하세요. |
| SF₆가 금지되거나 규제됩니다. 미래 지향적이고 환경 위험이 낮습니다. MV ≤ 40.5kV; 낮은 유지 관리; 실내 선호 | 부지 면적이 심각하게 제한되어 있습니다. 전압 >40.5kV; 심하게 오염된 실외 환경; 연장된 유지보수 간격; 밀봉된 성능 |
표 13 — 기술 선택 가이드: 진공/SI 대 SF₆ GIS
💡 주요 통찰력
TCO 분석: 20년의 서비스 수명 동안 SF₆ MV 스위치기어의 총 유지보수 및 수명 종료 비용은 진공/고체 절연 대안을 15~25% 초과합니다(SF₆ 회수 포함). 약속하기 전에 이를 정량화하는 것이 좋습니다.
루가오전력(주)는 전기 개폐 장치, 전력 변압기 및 박스형 변압기 변전소를 전문적으로 생산하는 중국 최고의 전문 제조업체입니다. 배전 장비에 중점을 두고 Lugao는 저전압 배전 개폐기부터 고전압 금속 폐쇄 캐비닛까지 전체 전압 범위에 걸쳐 심층적인 엔지니어링 전문 지식을 개발하여 전 세계 시장의 유틸리티, EPC 계약업체, 산업 운영자 및 재생 가능 에너지 프로젝트 개발자에게 서비스를 제공하고 있습니다.
강력한 OEM 기능, 다중 표준 준수 및 대응력이 뛰어난 기술 지원 팀과 결합된 공장 직접 공급을 통해 Lugao는 품질, 규정 준수 및 경쟁력 있는 가격이 요구되는 국제 프로젝트에서 선호되는 공급 파트너가 되었습니다.

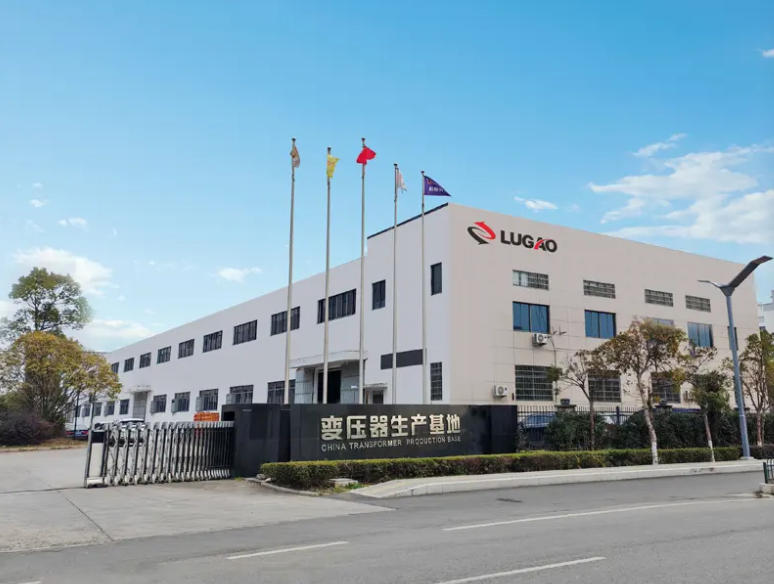

그림 4 — Lugao Power Co., Ltd. 제조 시설
| 제품 | 전압/전류 범위 | 표준 | 인증 |
| LV 주 배전반(MDB) | 최대 1,000V / 최대 6,300A | IEC 61439-1/-2, GB | CE, ISO, CCC |
| LV 모터 제어 센터(MCC) | 최대 1,000V / 최대 4,000A | IEC 61439-4, IEC 60947 | CE, ISO, CCC |
| MV 금속폐쇄배전반 | 3.6kV – 40.5kV / 최대 4,000A | IEC 62271-200, GB/T 3906 | CE, ISO, CCC, 형식 테스트 완료 |
| 링 메인 유닛(RMU) | 12kV – 40.5kV | IEC 62271-200, IEC 62271-1 | CE, ISO, CCC, 형식 테스트 완료 |
| 완전히 절연된 금속으로 둘러싸인 캐비닛 | 12kV – 40.5kV / 최대 4,000A | IEC 62271-200 | CE, ISO, 형식 테스트 완료 |
| HV 배전반 | 3,600V – 40,500V / 최대 4,000A, 50kA | IEC 62271-100/-1, ANSI C37 | CE, ISO, CCC, 형식 테스트 완료 |
| 맞춤형 / OEM 개폐기 | 고객 사양에 따라 | IEC / ANSI / GB / BS(프로젝트별) | 프로젝트별 요구사항 |
표 14 — Lugao 전력 개폐기 제품 포트폴리오
Lugao Power의 제조 및 엔지니어링 운영은 입고 자재 검사부터 제조 공정 제어, 완제품 테스트, 납품 후 지원까지 제품 실현의 모든 단계를 포괄하는 품질 관리 시스템(QMS)을 통해 ISO 9001 인증을 받았습니다. QMS에는 설계 검토, 공급업체 인증, 교정된 테스트 장비 관리, 부적합 처리 및 시정 조치를 위한 통제된 절차가 포함됩니다.
공인된 제3자 고전압 테스트 실험실에서 프로토타입 장치에 대해 수행되는 유형 테스트를 통해 설계가 지정된 모든 성능 요구 사항을 충족하는지 확인합니다. Lugao의 표준 제품 라인은 해당 IEC 및 GB 표준에 따라 유형 테스트를 거쳤습니다. 공인된 실험실(KEMA, TÜV Rheinland, SGS, CPRI 및 CEPRI 포함)의 형식 테스트 보고서를 사전 인증 문서 패키지의 일부로 검토할 수 있습니다.
MV 스위치기어(IEC 62271-200)에 대한 유형 테스트에는 다음이 포함됩니다.
| 정기 테스트 | 표준/허용 기준 |
| 전력 주파수 내성 | 1분 동안 정격 절연 수준에서 전압을 인가 - 플래시오버 또는 파괴적인 방전 없음 |
| 절연저항 | 2.5kV 또는 5kV DC에서의 메가 테스트; 기준선 및 최소 허용 임계값과 비교한 결과 |
| 기계적 작동 테스트 | 회로 차단기 및 단로기 작동 메커니즘이 순환됩니다. 작동 시간 및 이동 거리 측정 |
| 연동 검증 | 잘못된 스위칭 시퀀스를 방지하기 위해 검증된 모든 안전 인터록(기계적 및 전기적) |
| 보호계전기 기능 테스트 | 구성된 모든 보호 기능은 릴레이 설정에 대해 테스트되었습니다. 사양에 따라 검증된 이동 시간 |
| 배선 및 제어회로 점검 | 승인된 도면을 기준으로 모든 제어 및 2차 배선 연속성, 극성 및 절연성이 검증되었습니다. |
| 육안 및 치수 검사 | 승인된 제조 도면에 대해 검증된 모든 구성 요소, 라벨링, 버스바 표시 및 연결 |
표 15 — 개폐 장치에 대한 Lugao 전력 루틴 테스트 프로그램
품질에 대한 약속
모든 Lugao Power 스위치기어 배송에는 완전한 기술 문서 패키지가 함께 제공됩니다. 모든 측정값과 허용 기준이 포함된 정기 테스트 보고서, 유형 테스트 인증서 참조, 재료 인증서, 테스트 장비에 대한 교정 기록, 치수 검사 기록 및 준공 도면이 포함되어 있습니다. 요청 시 제3자 검사 및 FAT 입회가 가능합니다.
