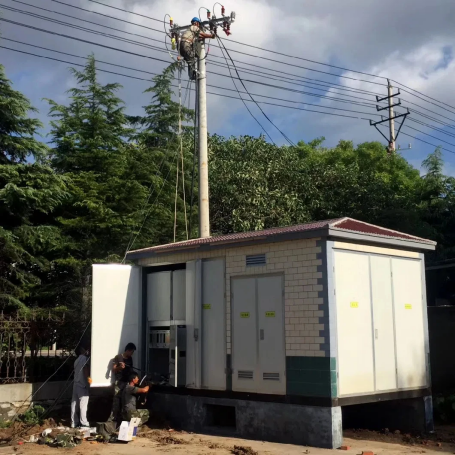

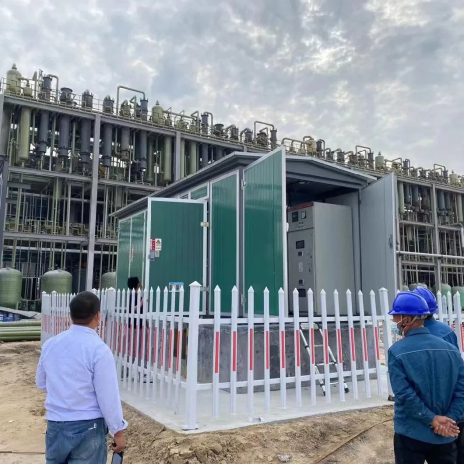

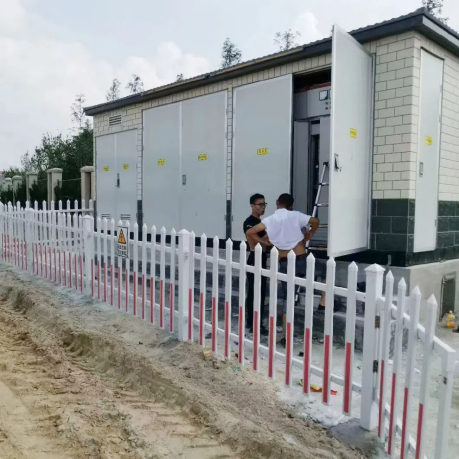

상자 유형 변전소 (박스 형 변전소로 약칭)는 주거 지역, 도시 공공 변전소, 번화 한 시내 지역, 건설 전원 공급 장치 등에 적합합니다. 일종의 고전압 스위치 기어, 전력 변압기, 저전압 스위치 기어, 전기 에너지 미터링 장비 및 전기 에너지 및 전기 에너지 분포에 사용되는 반응성 보상 장치입니다.
1상자 유형 변전소쉘은 태양 보호, 빗물 보호, 먼지 보호, 녹 방지 및 작은 동물 (예 : 뱀)을 포함한 표준 요구 사항에 따라 5 가지 보호 기능을 가져야합니다. 쉘 재료는 스테인레스 스틸 플레이트, 냉간 압연 강판, 알루미늄 합금 플레이트, 컬러 스틸 플레이트 및 시멘트 플레이트 일 수 있습니다. 상자 본체는베이스, 쉘 및 상단 덮개의 세 부분으로 구성됩니다. 베이스는 일반적으로 채널 스틸, 앵글 스틸, 플랫 스틸, 스틸 플레이트 등을 사용하여 볼트로 용접되거나 고정됩니다. 환기의 요구를 충족시키기 위해 열 소산 및 입구 및 출구 선 및 출구 선이 해당 위치에서 스트립 구멍 및 원형 구멍이 열립니다. 박스 쉘 및 상단 덮개는 채널 스틸, 앵글 스틸, 스틸 플레이트, 알루미늄 합금 플레이트, 컬러 스틸 플레이트, 시멘트 플레이트 등으로 구부러 지거나 용접 또는 힌지 및 관련 특수 액세서리와 연결될 수 있습니다. 뜨거운 여름에 강한 햇빛 방사선을 방지하기 위해, 상단은 충전재로 낮은 열전도를 갖춘 단열재, 일반적으로 중고 양모 보드, 폴리 스티렌 폼 등을 갖추고 있습니다. 대부분의 디자이너는 더 이상 쉘을 절연 필러로 채우는 방법을 사용하지 않습니다. 태양 노출을 방지 할 수는 있지만 여전히 변압기의 열 소산을 방해합니다. 따라서, 쉘의 루버 구멍을 유지하는 것 외에도, 열 소산 영역이 증가하고 공기 대류가 강화되어 열을 소산하고 제조 비용을 줄입니다.
2. 박스 변압기의 고전압 분포 장치는 두 가지 유형으로 나뉩니다 : 말단 유형 및 링 네트워크 유형은 들어오는 라인 모드 측면에서; 들어오는 라인 방향의 관점에서, 상자 상단 (주로 전통적인 박스 변압기에서 사용)과 고전압 케이블 트렌치 (일반적으로 현대 설계에서 사용)를 사용하여 지하 수신 및 나가는 라인의 오버 헤드 라인으로 나눌 수 있습니다. SF6 가스가 Arc Extinguishing 매체로 SF6 시리즈로드 스위치가 많이 있지만 비용은 FN12 시리즈 고전압 하중 스위치보다 높습니다. 이 유형의 스위치에는 퓨즈, 퓨즈, 접지 스위치 등이없는 다양한 구조가 있으며 일반적으로 라이브 디스플레이가 장착되어 있습니다. 작동 메커니즘은 대부분 수동 및 전기입니다. 회로가 단락 될 때 퓨즈가 장착 된 스위치 보호 장비는 자동으로 차단 될 수 있습니다. 또한 ARC 소화 매체로 진공 스위치가있는 진공 스위치가 있으며, 퓨즈와 함께 또는 SF6 시리즈로드 스위치와 직렬로 사용될 수 있지만 비용이 증가합니다. 사용자는 특별한 요구 사항이없는 경우 이러한 방식으로 사용할 필요가 없습니다. 사용자에게 고전압 계량 요구 사항이있는 경우 박스 타입 변압기의 고전압 분포 장치에는 고전압 계량 캐비닛이 장착되어야하며 그 구조에는 일반적으로 CT, PT, 계량기, 리모콘 및 원격 측정 장치로 구성됩니다. 그러나 박스형 변전소의 계량은 저전압 측면을 기반으로해야하므로 전원 공급 장치의 신뢰성을 향상시키고 불안정한 요인을 줄일 수 있습니다. 변압기 손실은 사용자가 부담 한 전기 충전으로 변환 할 수 있습니다.
3박스형 변압기주로 변압기, 자동 온도 제어 시스템, 조명 및 안전 가드 레일로 구성된 독립 변압기 실이 장착되어 있습니다. 변압기는 작동 할 때 많은 열을 방출하므로 열 소산 및 환기 문제는 Box Transformer 설계의 핵심 사항입니다. 변압기의 작동에 의해 생성 된 열은 특히 주변 온도가 높은 경우 실내 온도를 증가시킵니다. 자연 환기만으로는 종종 신뢰할 수 있고 안전한 작동을 보장 할 수 없습니다. 소규모 용량을 위해 자연 환기를 사용하는 것 외에도 온도 측정 보호는 일반적으로 설계되며 강제 배기 측정은 문제를 해결하는 데 사용됩니다. 이 시스템은 주로 변압기의 실내 온도 및 오일 온도를 측정하고 수동 및 자동 제어 회로를 통해 세트 범위에 따라 배기 팬 입력을 제어 할 수있는 측정 장치로 구성됩니다. 변압기는 오일-이량제 또는 건식 유형으로 선택 될 수 있습니다. 건식 유형은 비싸기 때문에 사용자는 일반적으로 특별한 요구 사항없이 비용을 줄이기 위해 오일에 걸린 유형을 선호합니다. 용량은 일반적으로 100-1250kva이며 최대 값은 1600kva를 초과하지 않습니다.
4. Box Transformer의 저전압 실은 산업 및 광업 기업 또는 주거 지역의 다양한 사용에 따라 다른 설계 구조를 가지고 있습니다. 산업 및 광업 기업에 사용되는 박스 변압기는 전원 공급 장치 및 조명 전원 공급 장치를 위해 별도로 설계해야합니다. 낮은 전압을 측정 할 때 전원 공급 장치 국은 조명 전기의 단가가 전원 전기보다 높기 때문에 조명 전기의 별도의 계량을 필요로합니다. 주거 지역에 사용되는 변전소는 전력 전기 문제를 고려할 필요가 없습니다. 저전압 실의 출력 경로 수는 변압기의 용량 및 사용자 요구에 따라 다릅니다. 용량이 작고 수요가 작 으면 더 적은 경로를 설정할 수 있습니다. 용량이 크고 수요가 높으면 더 많은 경로를 설정할 수 있습니다. 복도 작동 형식으로 배치 할 수도 있습니다.
