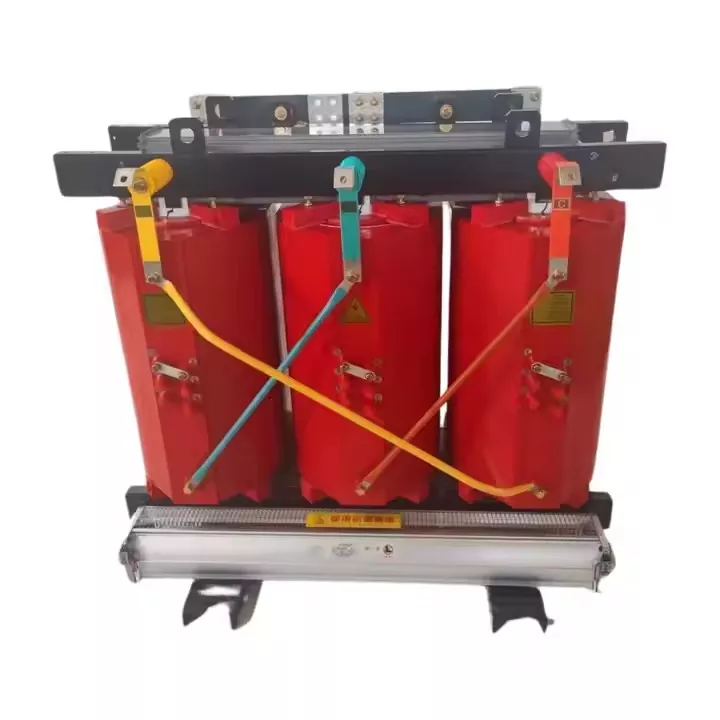

건식 변압기오일로 채워진 것보다 훨씬 더 높은 온도에서 작동합니다. 그 한계는 절연 등급과 전반적인 설계에서 비롯됩니다. 다른 유형처럼 냉각을 위해 액체를 사용하지 않습니다. 대신, 이는 열을 처리하기 위해 주위를 이동하는 공기와 고체 재료에 의존합니다.
사람들은 절연 등급에 따라 건식 변압기를 분류합니다. 각 등급은 허용되는 최고 온도 상승을 설정합니다. 클래스 B는 총 섭씨 130도까지 허용합니다. 이는 주변 공기보다 80도 상승한다는 의미입니다. F등급은 섭씨 155도까지 올라갑니다. 주변 온도보다 100도 상승할 수 있습니다. 클래스 H는 섭씨 180도에 도달합니다. 이것은 주변 온도보다 125도 상승할 수 있습니다.
이러한 등급은 일반적인 40도 주변 설정 이상의 최대 상승을 의미합니다. 클래스 F 장치를 예로 들어 보겠습니다. 총 155도를 처리할 수 있습니다. 이는 상승 100도에 외부 40도를 더한 것으로 해석됩니다.
일상적인 사용에서 건식 변압기는 특정 온도를 일정하게 유지합니다. 권선의 평균은 주변 온도보다 80~115도 상승합니다. 핫스팟은 평균보다 10~15도 더 뜨거워집니다. 안전상의 이유로 표면은 70~90도를 유지합니다. 이 디자인은 영하 20도에서 영하 40도까지의 주변 온도를 다룹니다.
최신 건식 변압기에는 온도를 면밀히 관찰할 수 있는 방법이 있습니다. 정확한 판독을 위해 권선에 PT100 RTD와 같은 센서가 포함되어 있습니다. 온도가 설정점에 도달하면 열 시스템이 자동으로 팬을 가동합니다. 클래스 F 모델의 경우 130도에서 조기에 경보가 경고됩니다. 여행은 동일한 장치에 대해 155도에서 작업을 종료합니다.
이러한 변압기가 실제로 얼마나 뜨거워지는지는 다양한 요인으로 인해 달라질 수 있습니다. 더 많은 전력을 공급하면 부하 수준으로 인해 온도가 올라갑니다. 외부 공기가 따뜻해지면 냉각 성능이 저하됩니다. 환기가 잘 되지 않으면 기온이 10~20도 더 높아질 수 있습니다. 1000미터 이상에서는 공기가 얇아지기 때문에 약간의 감소가 필요합니다.
이러한 장치에서는 온도를 올바르게 관리하는 것이 매우 중요합니다. 정격 수준보다 10도 이상 유지하면 절연 수명이 절반으로 단축됩니다. 표면은 근처의 물건에 불이 붙지 않도록 충분히 시원하게 유지되어야 합니다. 온도에 여유가 충분하면 일시적으로 과부하가 걸릴 수 있습니다.
디자이너 빌드건식 변압기이러한 높은 온도를 안전하게 처리하기 위해. 단열재의 고급 소재는 시간이 지나도 신뢰성을 제공합니다. 건물 내부에서도 화재를 안전하게 유지합니다.
