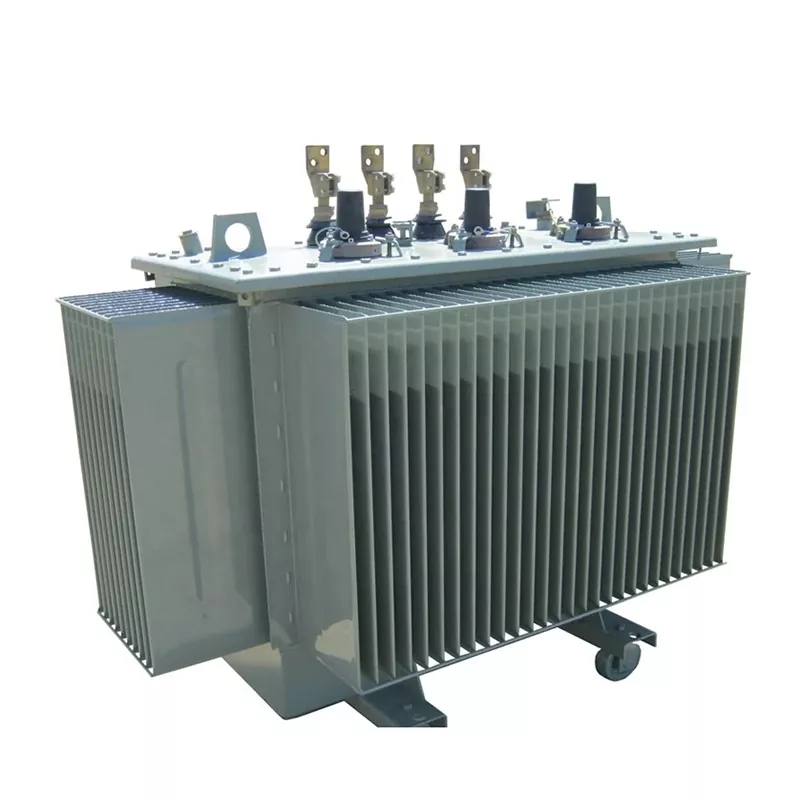

35kv 저손실 및 부하 조절 변압기

LUGAO 35kV 저손실 및 부하시 조정 변압기는 안정적인 중전압 배전을 위해 설계되었습니다. 부하시 탭 체인저(OLTC)를 탑재해 전력 중단 없이 실시간 전압 조정이 가능하다. 낮은 에너지 손실, 안정적인 절연 및 효율적인 오일 냉각을 통해 변전소, 발전소 및 산업용 전력 시스템에서 장기적이고 안정적인 작동을 보장합니다.

문의 보내기

제품 설명

그만큼35kV 저손실 및 부하시 조정 변압기배전 및 변전소 시스템의 안정적인 전압 제어를 위해 설계된 중압 전력 변압기입니다. 그것은 통합부하시 탭 체인저(OLTC)변압기가 작동하는 동안 전압 조정이 가능하여 중단 없이 지속적인 전원 공급을 보장합니다. Lugao Power Co., Ltd.는 고품질을 생산합니다.변압기프리미엄 실리콘 강철 코어, 안정적인 권선 및 절연 변압기 오일을 사용하여낮은 에너지 손실, 고효율, 긴 서비스 수명. 이 변압기는 발전소, 변전소 및 산업용 배전 네트워크에 널리 사용됩니다.

35kv Low-Loss and on-Load Regulation Transformer

매개변수

35kV On Load Regulator Transformer

용량	GB/20052-2020			임피던스 전압 (%)	무부하 현재의 (%)	벡터 그룹	연장하다 콘 액션
	(S13)
	무부하 손실	부하 손실
	무부하 손실	Dyn11/Yzn1 1	이노
30	65	455	430	4.0	0.5	Yyn0 또는 Dyn11	±2*2. 5% 또는±5 %
50	80	655	625		0.5
63	90	785	745		0.5
80	105	945	900		0.45
100	120	1140	1080		0.45
125	135	1360	1295		0.45
160	160	1665	1585		0.4
200	190	1970	1870		0.4
250	230	2300	2195		0.4
315	270	2760	2630		0.35
400	330	3250	3095		0.35
500	385	3900	3710		0.3
630	460	4460		4.5	0.25
800	560	5400			0.18
1000	665	7415			0.17
1250	780	8640			0.17
1600	940	10440			0.16
2000	1085	13180		5.0	0.16
2500	1280	13360		5.0	0.16

35kV 저손실 및 부하시 조정 변압기는 어떻게 작동합니까?

그만큼35kV 저손실 및 부하시 조정 변압기전자기 유도를 기반으로 작동하며 작동 중 전압 레벨을 조정하기 위해 OLTC 시스템을 통합했습니다.

작동 원리

전기 에너지는 전자기 유도를 통해 권선 사이에서 전달됩니다.
OLTC 메커니즘은 전원 공급을 중단하지 않고 변압기 탭 위치를 변경합니다.
변압기 오일은 탱크 내부를 순환하여 열을 발산하고 절연을 제공합니다.
라디에이터는 주변 공기로 열을 방출하여 안전한 작동 온도를 유지합니다.

주요 응용 시나리오

그만큼35kV 저손실 및 부하시 조정 변압기안정적인 전압과 안정적인 전원 공급이 중요한 중전압 전력 시스템에 널리 사용됩니다.

발전소
변전소
산업용 전력 분배 시스템
도시 전력망
광업 및 중공업
재생 에너지 그리드 연결

부하시 탭 체인저 변압기의 장점

지속적인 전압 조정전원 공급을 중단하지 않고.
향상된 그리드 안정성변동하는 부하 조건에 적합합니다.
낮은 에너지 손실최적화된 변압기 설계로 인해.
더 긴 서비스 수명고품질 단열 및 오일 냉각 기능을 갖추고 있습니다.
안정적인 성능복잡한 전력 분배 네트워크에서.

OLTC와 무부하 탭 체인저의 차이점

특징	OLTC 변압기	무부하 탭 체인저
전압 조정	작동 중 조정 가능	종료 필요
전원 공급 중단	중단 없음	전원을 뽑아야 합니다
애플리케이션	대형 그리드, 변전소	작거나 안정적인 부하 시스템
운영 유연성	높은	제한된
